Огнезащита воздуховода с пределом огнестойкости 60-240 минут

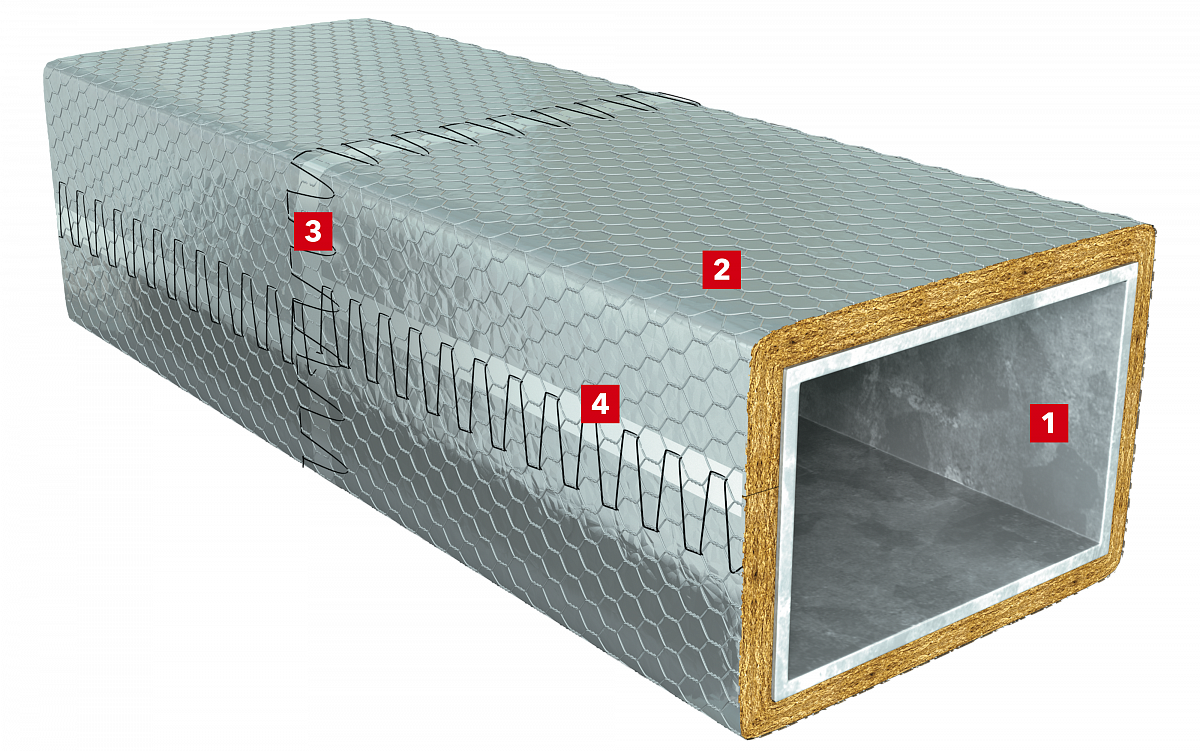

Состав конструкции

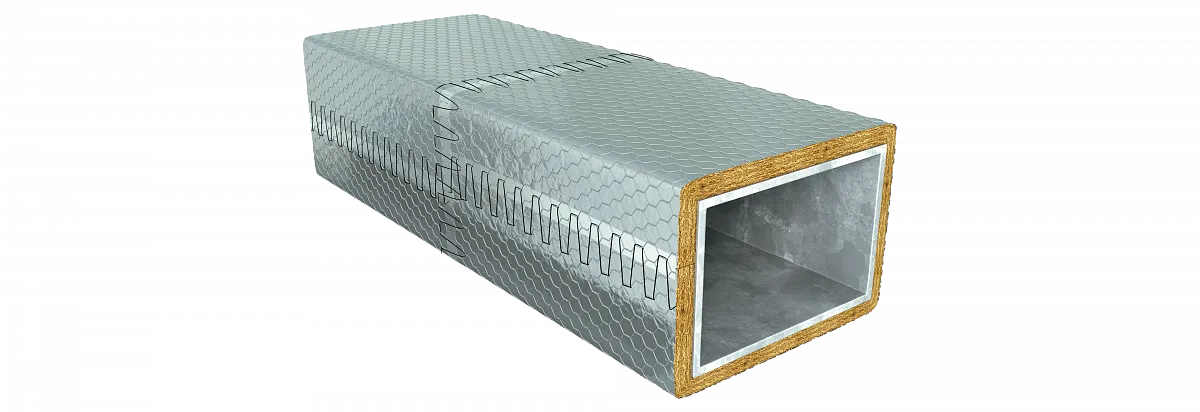

Монтаж на приварные штифты, предел огнестойкости EI 60 – EI 120 (монтаж осуществляется в соответствии с ТР 26-05-21)
1
Корпус воздуховода
2
Мат
ВАЙРЕД МАТ 105 Кф1
/ ВАЙРЕД МАТ 105
3
Прошивка проволокой / сшивка сетки.
Монтаж допустим только на воздуховоды с горизонтальной гранью не более 600 мм (для прямоугольных сечений), расстояние между корпусом воздуховода и огнезащитным покрытием не должно превышать 50 мм, в противном случае провисание устраняется при помощи бандажа или приварных штифтом.
При данном способе монтажа огнезащитного покрытия для провязки стыков используется проволока d0,9 – 1,5 мм или провязка краев сетки вязальным крючком, без дополнительных крепежных элементов.
При данном способе монтажа огнезащитного покрытия для провязки стыков используется проволока d0,9 – 1,5 мм или провязка краев сетки вязальным крючком, без дополнительных крепежных элементов.
Современные строения (высотные здания, торговые центры, здания аэропортов, спортивные сооружения и т. д.) обладают сложными и разветвлёнными системами вентиляции, которые обеспечивают комфортный микроклимат для всех находящихся внутри людей.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Системы вентиляции во время пожара не должны передавать огонь в другие помещения, а система дымоудаления призвана эффективно отводить из здания продукты горения. Всё это нужно для обеспечения достаточного времени для эвакуации людей.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
В чём преимущества решений РОКВУЛ?
- Всесезонный монтаж, без температурных ограничений (нет мокрых процессов, не используется клей для монтажа огнезащитного покрытия).
- Решения РОКВУЛ для тепло- и огнезащиты систем вентиляции сертифицированы как для круглых, так и для прямоугольных воздуховодов.
- Покрытие ВАЙРЕД МАТ 105 Кф1 / ВАЙРЕД МАТ 105 выполняет функции как огнезащиты так и теплоизоляции.
- Простой монтаж, огнезащитное покрытие заводского изготовление, невозможно ошибиться в толщине при монтаже.
- Не требуется специализированное оборудование, в случае монтажа с помощью бандажных колец из проволоки или ленты бандажной.
Продукты в данной конструкции
Маты
ВАЙРЕД МАТ 105 Кф1
Маты
ВАЙРЕД МАТ 105
Утепление воздуховода
Лента самоклеющаяся ЛАС/ЛАС-А
Похожие конструкции
Характеристики
Материал изоляции
Цилиндры
Маты
Покровный слой
Фольга
Металлический кожух
Назначение
Технологические
Трубопроводы ИСЗ
Требования
Теплоизоляция
Снижение шума
Огнезащита
Предел огнестойкости
EI60
EI90
EI120
EI150
EI180
EI240
Конструкция
Колонны и балки
Балка
Профлист
ЖБ-плита
Перегородка
Облицовка стен
Воздуховод
Потолок
Предел огнестойкости в мин.
15
30
45
60
90
120
150
180
240
30-90
Способ монтажа
Приварные штифты
Бандажи
Самонесущее крепление
Комбинированное крепление
Материал
Плиты
Цилиндры
Маты
ЦА
ИЖС
ПГС
Проектировщик
1
2
3
4
Состав конструкции
Монтаж с помощью бандажной ленты, предел огнестойкости EI 60 – EI 180 (монтаж осуществляется в соответствии с ТР 26-05-21)
1
Корпус воздуховода
2
Мат
ВАЙРЕД МАТ 105 Кф1
/ ВАЙРЕД МАТ 105
В качестве бандажной ленты может использоваться перфорированная лента типов ЛС-1 и ЛС-2 шириной 19 или 25 мм, толщиной 0,9 мм или аналог, шаг бандажных колец должен быть не более 500 мм.
Соединение лента осуществляется с помощью болтового соединения (болт+шайба+гайка) М6 или М8, винтов самонарезающих (при отсутствии перфорации) или пряжек-скреп (бугелей), изготовленных из стали толщиной не менее 0,8 мм.
Соединение лента осуществляется с помощью болтового соединения (болт+шайба+гайка) М6 или М8, винтов самонарезающих (при отсутствии перфорации) или пряжек-скреп (бугелей), изготовленных из стали толщиной не менее 0,8 мм.
Современные строения (высотные здания, торговые центры, здания аэропортов, спортивные сооружения и т. д.) обладают сложными и разветвлёнными системами вентиляции, которые обеспечивают комфортный микроклимат для всех находящихся внутри людей.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Системы вентиляции во время пожара не должны передавать огонь в другие помещения, а система дымоудаления призвана эффективно отводить из здания продукты горения. Всё это нужно для обеспечения достаточного времени для эвакуации людей.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
В чём преимущества решений РОКВУЛ?
- Всесезонный монтаж, без температурных ограничений (нет мокрых процессов, не используется клей для монтажа огнезащитного покрытия).
- Решения РОКВУЛ для тепло- и огнезащиты систем вентиляции сертифицированы как для круглых, так и для прямоугольных воздуховодов.
- Покрытие ВАЙРЕД МАТ 105 Кф1 / ВАЙРЕД МАТ 105 выполняет функции как огнезащиты так и теплоизоляции.
- Простой монтаж, огнезащитное покрытие заводского изготовление, невозможно ошибиться в толщине при монтаже.
- Не требуется специализированное оборудование, в случае монтажа с помощью бандажных колец из проволоки или ленты бандажной.
Продукты в данной конструкции
Маты
ВАЙРЕД МАТ 105 Кф1
Маты
ВАЙРЕД МАТ 105
Утепление воздуховода
Лента самоклеющаяся ЛАС/ЛАС-А
Утепление воздуховода
Лента бандажная
Характеристики
Материал изоляции
Цилиндры
Маты
Покровный слой
Фольга
Металлический кожух
Назначение
Технологические
Трубопроводы ИСЗ
Требования
Теплоизоляция
Снижение шума
Огнезащита
Предел огнестойкости
EI60
EI90
EI120
EI150
EI180
EI240
Конструкция
Колонны и балки
Балка
Профлист
ЖБ-плита
Перегородка
Облицовка стен
Воздуховод
Потолок
Предел огнестойкости в мин.
15
30
45
60
90
120
150
180
240
30-90
Способ монтажа
Приварные штифты
Бандажи
Самонесущее крепление
Комбинированное крепление
Материал
Плиты
Цилиндры
Маты
ЦА
ИЖС
ПГС
Проектировщик
Состав конструкции

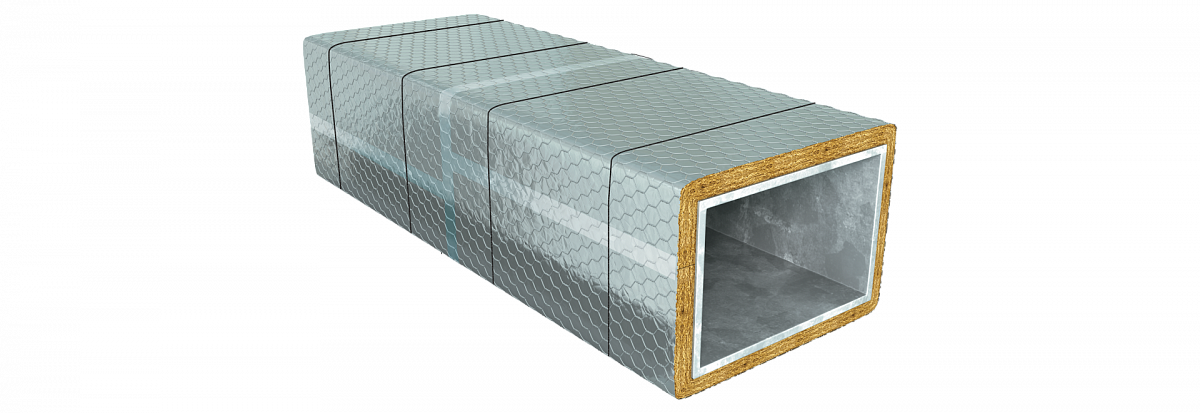

Монтаж на бандажи из проволоки, предел огнестойкости EI 60 – EI 180 (монтаж осуществляется в соответствии с ТР 26-05-21)
В качестве бандажа могут использоваться кольца из проволоки диаметром 2.0 – 3.0 мм по ГОСТ 3282-74, бандажные кольца устанавливаются с шагом не более 500 мм.
Современные строения (высотные здания, торговые центры, здания аэропортов, спортивные сооружения и т. д.) обладают сложными и разветвлёнными системами вентиляции, которые обеспечивают комфортный микроклимат для всех находящихся внутри людей.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Системы вентиляции во время пожара не должны передавать огонь в другие помещения, а система дымоудаления призвана эффективно отводить из здания продукты горения. Всё это нужно для обеспечения достаточного времени для эвакуации людей.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
В чём преимущества решений РОКВУЛ?
- Всесезонный монтаж, без температурных ограничений (нет мокрых процессов, не используется клей для монтажа огнезащитного покрытия).
- Решения РОКВУЛ для тепло- и огнезащиты систем вентиляции сертифицированы как для круглых, так и для прямоугольных воздуховодов.
- Покрытие ВАЙРЕД МАТ 105 Кф1 / ВАЙРЕД МАТ 105 выполняет функции как огнезащиты так и теплоизоляции.
- Простой монтаж, огнезащитное покрытие заводского изготовление, невозможно ошибиться в толщине при монтаже.
- Не требуется специализированное оборудование, в случае монтажа с помощью бандажных колец из проволоки или ленты бандажной.
Продукты в данной конструкции
Маты
ВАЙРЕД МАТ 105 Кф1
Маты
ВАЙРЕД МАТ 105
Утепление воздуховода
Лента самоклеющаяся ЛАС/ЛАС-А
Характеристики
Материал изоляции
Цилиндры
Маты
Покровный слой
Фольга
Металлический кожух
Назначение
Технологические
Трубопроводы ИСЗ
Требования
Теплоизоляция
Снижение шума
Огнезащита
Предел огнестойкости
EI60
EI90
EI120
EI150
EI180
EI240
Конструкция
Колонны и балки
Балка
Профлист
ЖБ-плита
Перегородка
Облицовка стен
Воздуховод
Потолок
Предел огнестойкости в мин.
15
30
45
60
90
120
150
180
240
30-90
Способ монтажа
Приварные штифты
Бандажи
Самонесущее крепление
Комбинированное крепление
Материал
Плиты
Цилиндры
Маты
ЦА
ИЖС
ПГС
Проектировщик

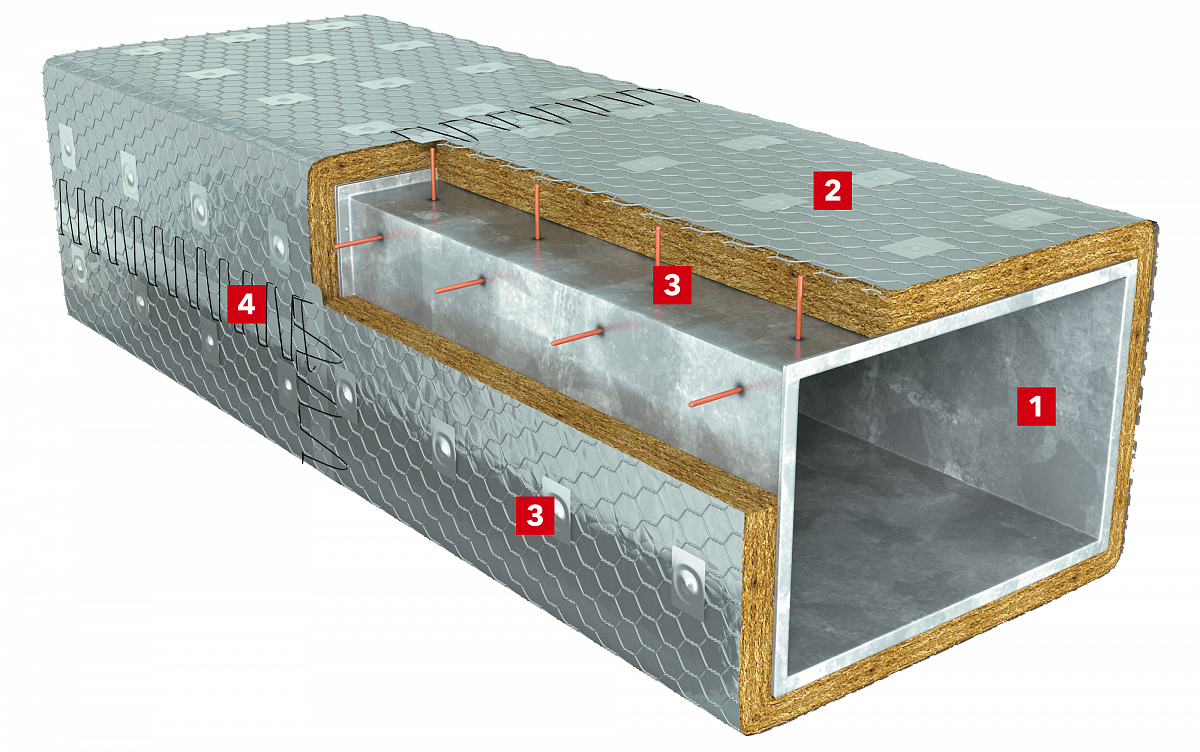

Состав конструкции

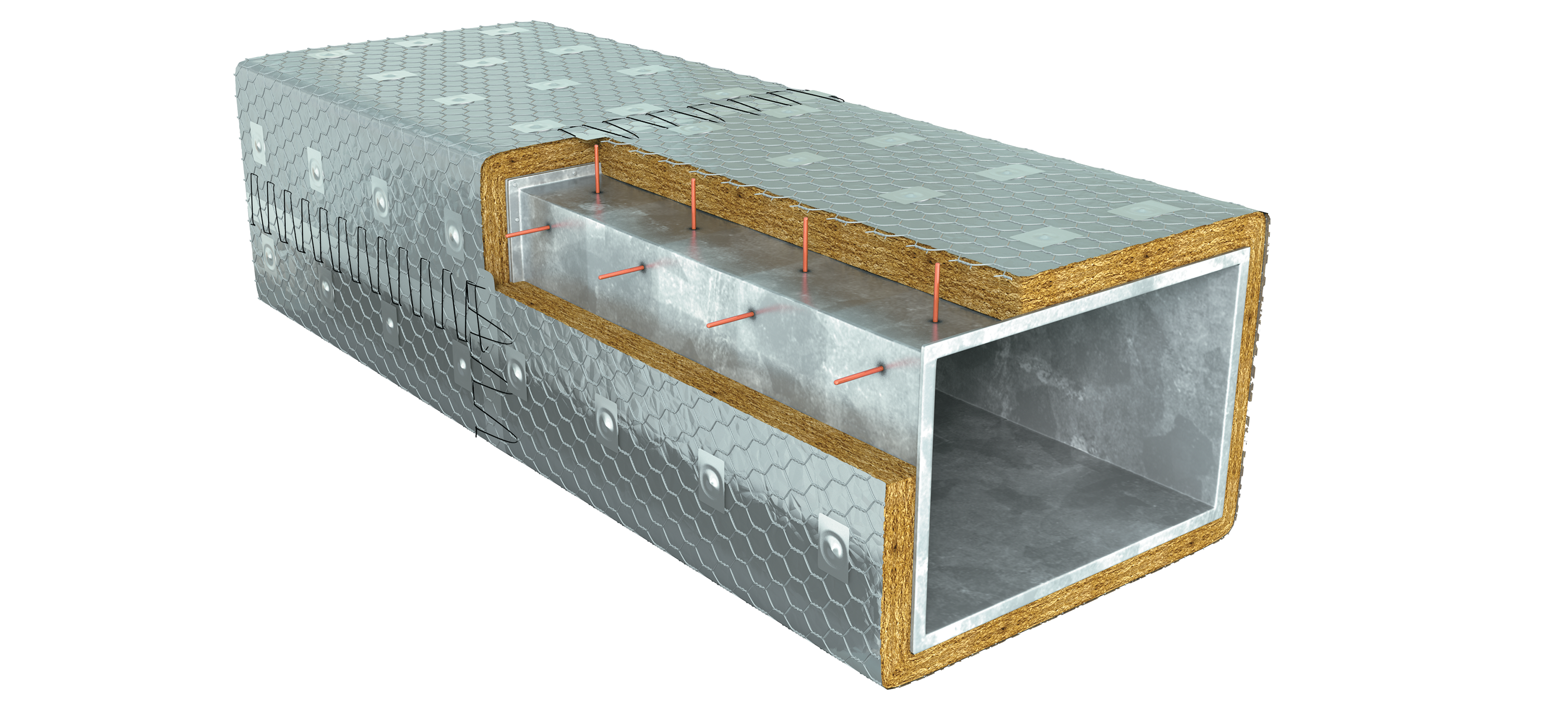

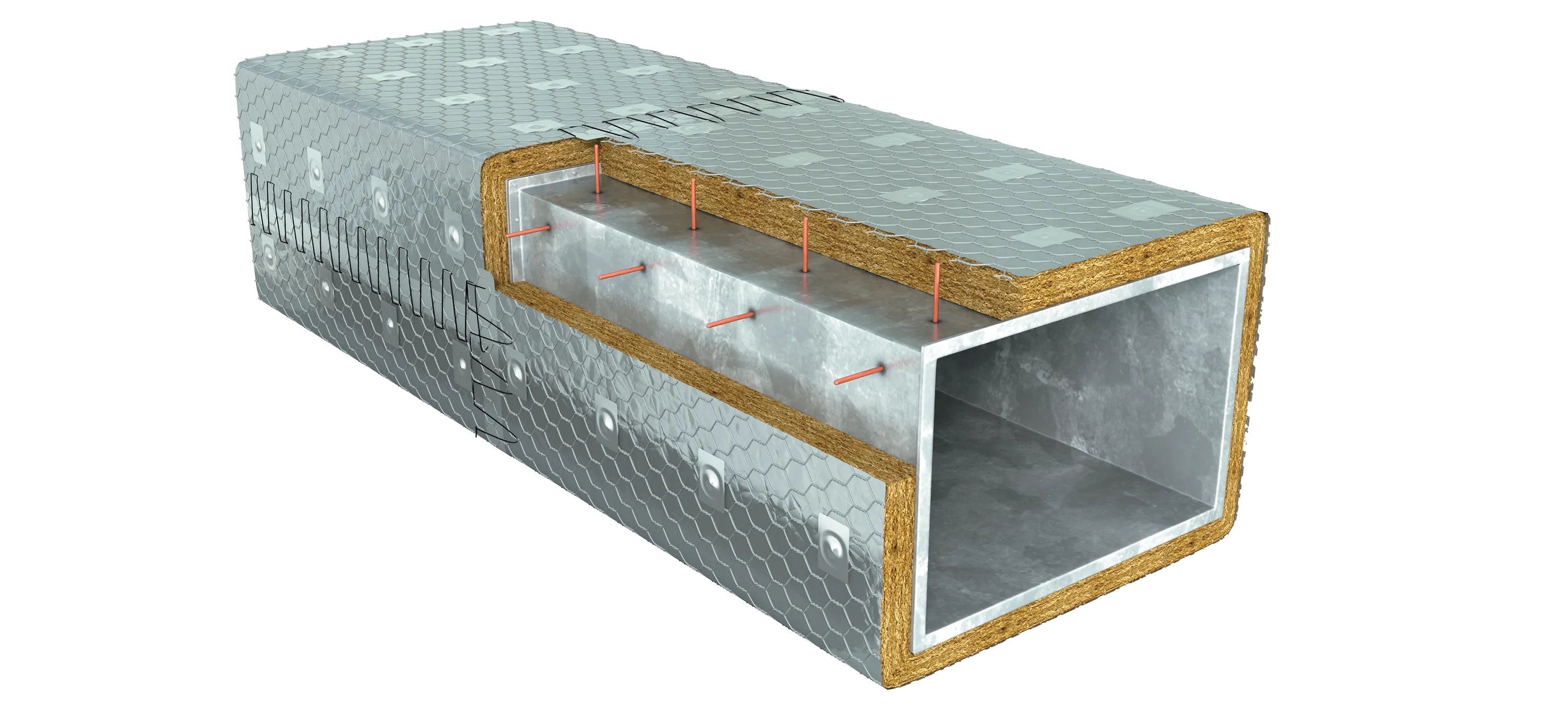

Монтаж на приварные штифты, предел огнестойкости EI 60 – EI 180 (монтаж осуществляется в соответствии с ТР 26-05-21)
1
Корпус воздуховода
2
Мат
ВАЙРЕД МАТ 105 Кф1
/ ВАЙРЕД МАТ 105
Для фиксации приварных элементов/штифтов могут использоваться аппараты точечной сварки (конденсаторного или трансформаторного типа). Наружные поверхности воздуховода должны быть подготовлены для сварки, Приварка штифтов осуществляется как к оцинкованным так и к грунтованным воздуховодам, в случае с грунтованными необходимо зачистить место планируемой приварки штифтов наждачной бумагой.
Максимальное расстояние между штифтами не должно превышать более 350 мм, расстояние от края воздуховода до первого ряда штифтов не должно превышать 100 мм. Ориентировочный расход крепежа составляет 9 шт/м².
Максимальное расстояние между штифтами не должно превышать более 350 мм, расстояние от края воздуховода до первого ряда штифтов не должно превышать 100 мм. Ориентировочный расход крепежа составляет 9 шт/м².
Современные строения (высотные здания, торговые центры, здания аэропортов, спортивные сооружения и т. д.) обладают сложными и разветвлёнными системами вентиляции, которые обеспечивают комфортный микроклимат для всех находящихся внутри людей.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Системы вентиляции во время пожара не должны передавать огонь в другие помещения, а система дымоудаления призвана эффективно отводить из здания продукты горения. Всё это нужно для обеспечения достаточного времени для эвакуации людей.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
В чём преимущества решений РОКВУЛ?
- Всесезонный монтаж, без температурных ограничений (нет мокрых процессов, не используется клей для монтажа огнезащитного покрытия).
- Решения РОКВУЛ для тепло- и огнезащиты систем вентиляции сертифицированы как для круглых, так и для прямоугольных воздуховодов.
- Покрытие ВАЙРЕД МАТ 105 Кф1 / ВАЙРЕД МАТ 105 выполняет функции как огнезащиты так и теплоизоляции.
- Простой монтаж, огнезащитное покрытие заводского изготовление, невозможно ошибиться в толщине при монтаже.
Продукты в данной конструкции
Маты
ВАЙРЕД МАТ 105 Кф1
Маты
ВАЙРЕД МАТ 105
Утепление воздуховода
Лента самоклеющаяся ЛАС/ЛАС-А
Наши продукты

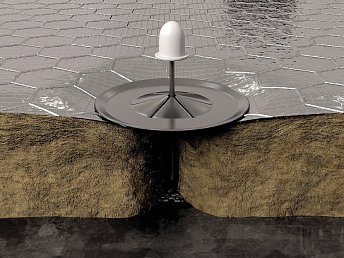

Штифты приварные
Характеристики
Материал изоляции
Цилиндры
Маты
Покровный слой
Фольга
Металлический кожух
Назначение
Технологические
Трубопроводы ИСЗ
Требования
Теплоизоляция
Снижение шума
Огнезащита
Предел огнестойкости
EI60
EI90
EI120
EI150
EI180
EI240
Конструкция
Колонны и балки
Балка
Профлист
ЖБ-плита
Перегородка
Облицовка стен
Воздуховод
Потолок
Предел огнестойкости в мин.
15
30
45
60
90
120
150
180
240
30-90
Способ монтажа
Приварные штифты
Бандажи
Самонесущее крепление
Комбинированное крепление
Материал
Плиты
Цилиндры
Маты
ЦА
ИЖС
ПГС
Проектировщик

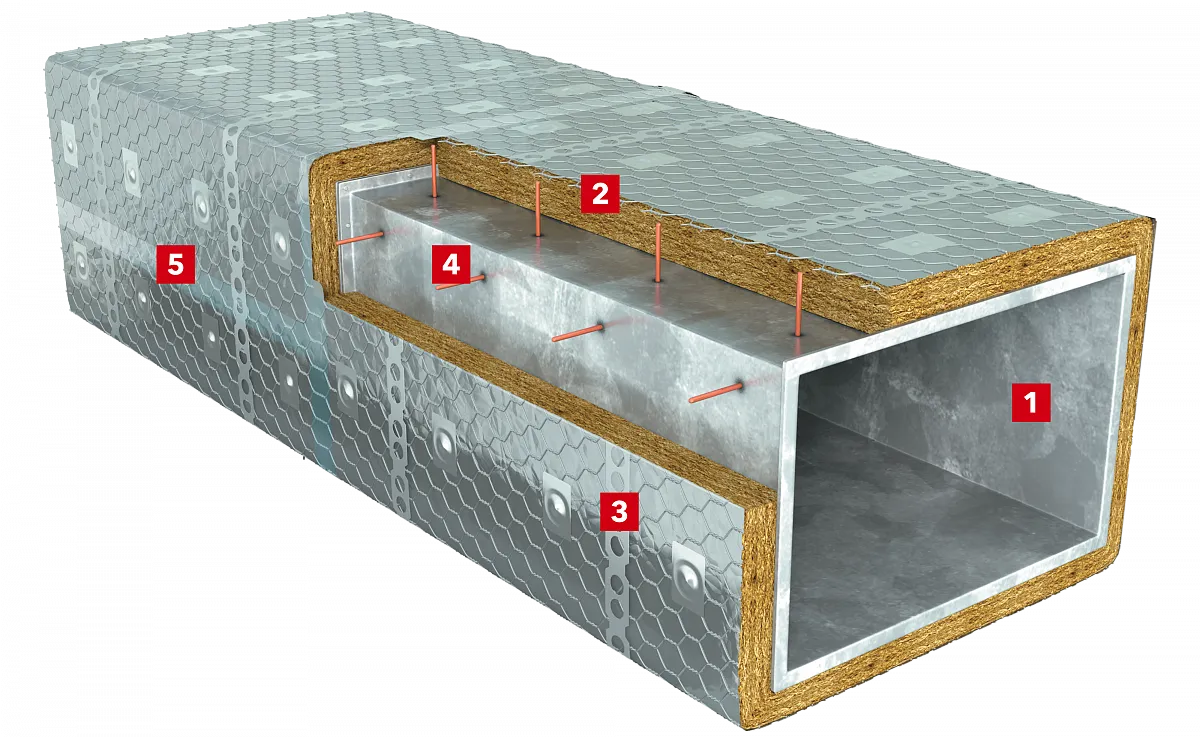

Состав конструкции
Монтаж на приварные штифты и бандаж их ленты перфорированной или проволоки, предел огнестойкости EI 60 – EI 240 (монтаж осуществляется в соответствии с ТР 26-05-21)
Монтаж осуществляется путем комбинирования двух видов крепежа, приварных штифтов и бандажей из ленты или проволоки.
Ориентировочный расход приварных штифтов 9 шт/м², шаг бандажных колец должен быть не более 500 мм.
Ориентировочный расход приварных штифтов 9 шт/м², шаг бандажных колец должен быть не более 500 мм.
Современные строения (высотные здания, торговые центры, здания аэропортов, спортивные сооружения и т. д.) обладают сложными и разветвлёнными системами вентиляции, которые обеспечивают комфортный микроклимат для всех находящихся внутри людей.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Поскольку система вентиляции пересекает множество помещений внутри здания, она не должна становиться распространителем пожара, также на неё возлагается функция отведения дымовых газов в случае возникновения возгорания.
Для обеспечения безопасной работы вентиляции необходимо предусмотреть эффективную огнезащиту, которая обеспечит в том числе теплоизоляцию системы.
Системы вентиляции во время пожара не должны передавать огонь в другие помещения, а система дымоудаления призвана эффективно отводить из здания продукты горения. Всё это нужно для обеспечения достаточного времени для эвакуации людей.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
Короба вентиляции должны при пожаре сохранять свою целостность и не перегреваться, чтобы не спровоцировать прогрев и возможное возгорание других конструкций и материалов.
Так, на испытаниях огнестойких решений температура в печи превышает 1100 °C. При этом воздуховоду нужно остаться целым (без повреждений, через которые возможен выход горячего воздуха или дыма), а поверхность необогреваемой части воздуховода не должна прогреваться свыше 220 °С.
В чём преимущества решений РОКВУЛ?
- Всесезонный монтаж, без температурных ограничений (нет мокрых процессов, не используется клей для монтажа огнезащитного покрытия).
- Решения РОКВУЛ для тепло- и огнезащиты систем вентиляции сертифицированы как для круглых, так и для прямоугольных воздуховодов.
- Покрытие ВАЙРЕД МАТ 105 Кф1 / ВАЙРЕД МАТ 105 выполняет функции как огнезащиты так и теплоизоляции.
- Простой монтаж, огнезащитное покрытие заводского изготовление, невозможно ошибиться в толщине при монтаже.
Продукты в данной конструкции
Маты
ВАЙРЕД МАТ 105 Кф1
Маты
ВАЙРЕД МАТ 105
Утепление воздуховода
Лента самоклеющаяся ЛАС/ЛАС-А
Наши продукты
Штифты приварные
Характеристики
Материал изоляции
Цилиндры
Маты
Покровный слой
Фольга
Металлический кожух
Назначение
Технологические
Трубопроводы ИСЗ
Требования
Теплоизоляция
Снижение шума
Огнезащита
Предел огнестойкости
EI60
EI90
EI120
EI150
EI180
EI240
Конструкция
Колонны и балки
Балка
Профлист
ЖБ-плита
Перегородка
Облицовка стен
Воздуховод
Потолок
Предел огнестойкости в мин.
15
30
45
60
90
120
150
180
240
30-90
Способ монтажа
Приварные штифты
Бандажи
Самонесущее крепление
Комбинированное крепление
Материал
Плиты
Цилиндры
Маты
ЦА
ИЖС
ПГС
Проектировщик
Документация и видео
Каталог технической изоляции
От 02.2025, каталог продукции и рекомендации по монтажу технической изоляции
Экспертное заключение № 2402/20
Экспертное заключение от 13.02.2024
Где купить
Отправьте заявку дилеру
Заполните форму и получите предложение на продажу и установку продуктов РОКВУЛ от одного из наших официальных дилеров
Шаг 1
из 3
Огнезащита воздуховода с пределом огнестойкости 60-240 минут
Монтаж на приварные штифты, предел огнестойкости EI 60 – EI 120 (монтаж осуществляется в соответствии с ТР 26-05-21)
