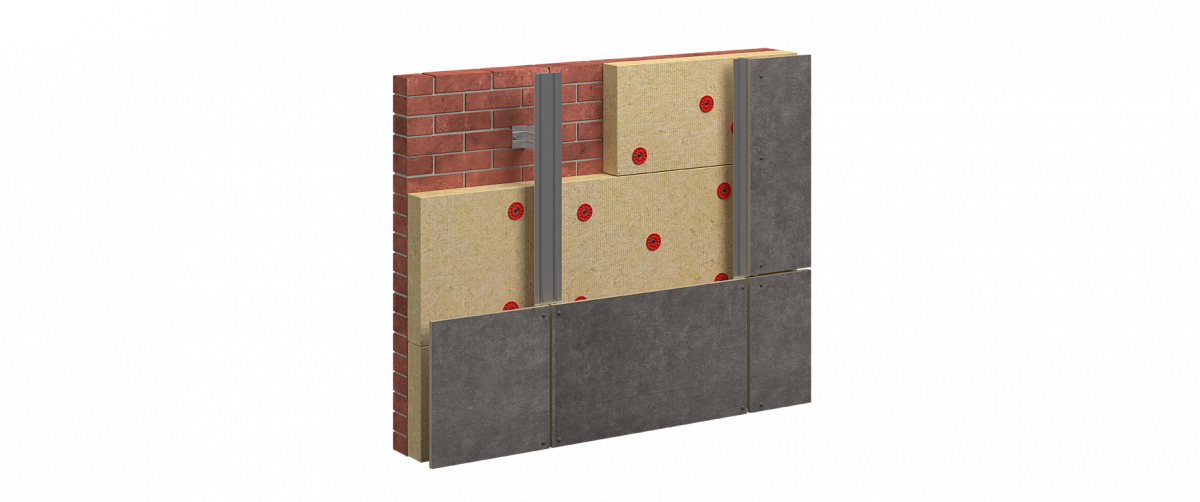

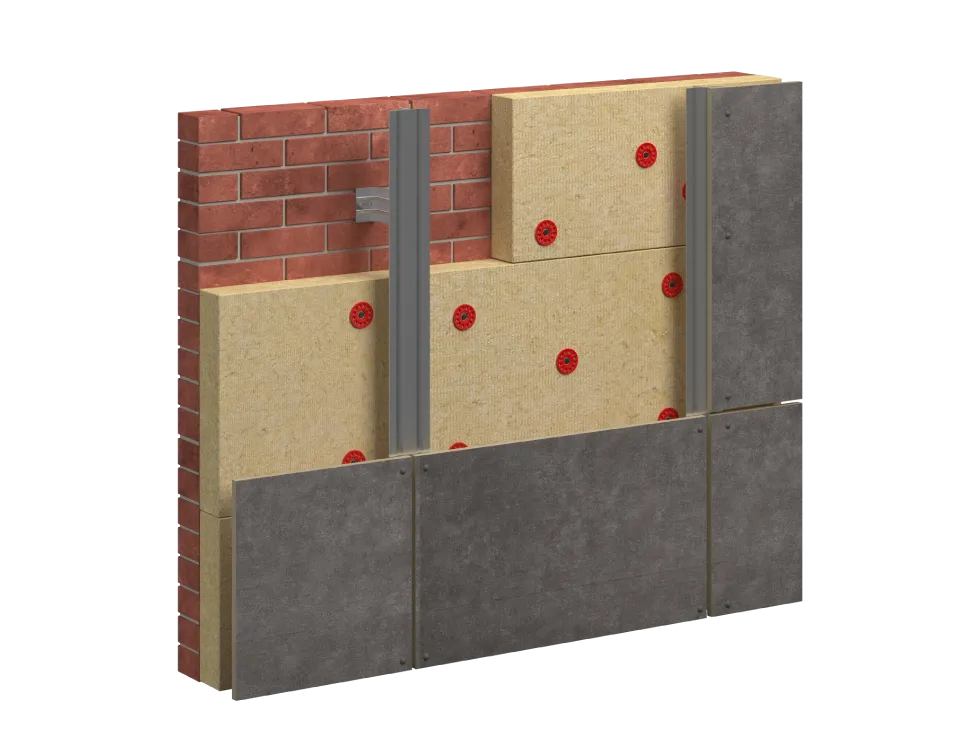

Навесные вентилируемые фасады

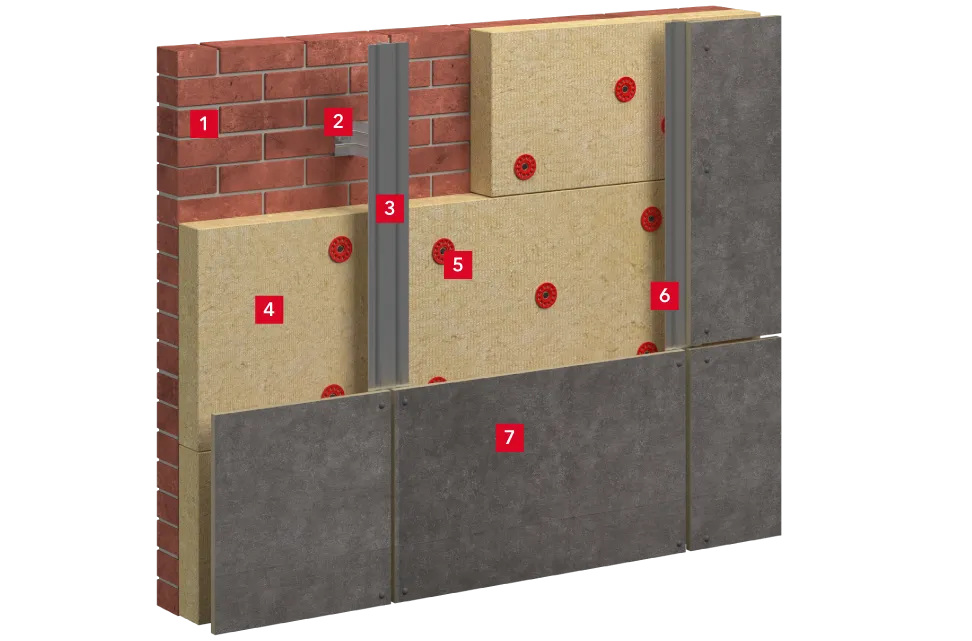

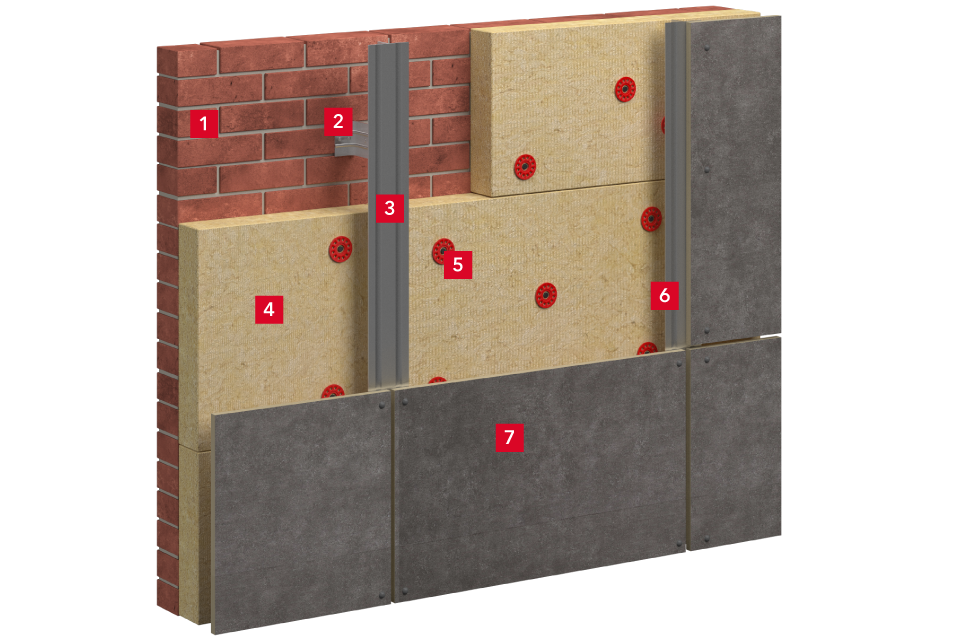

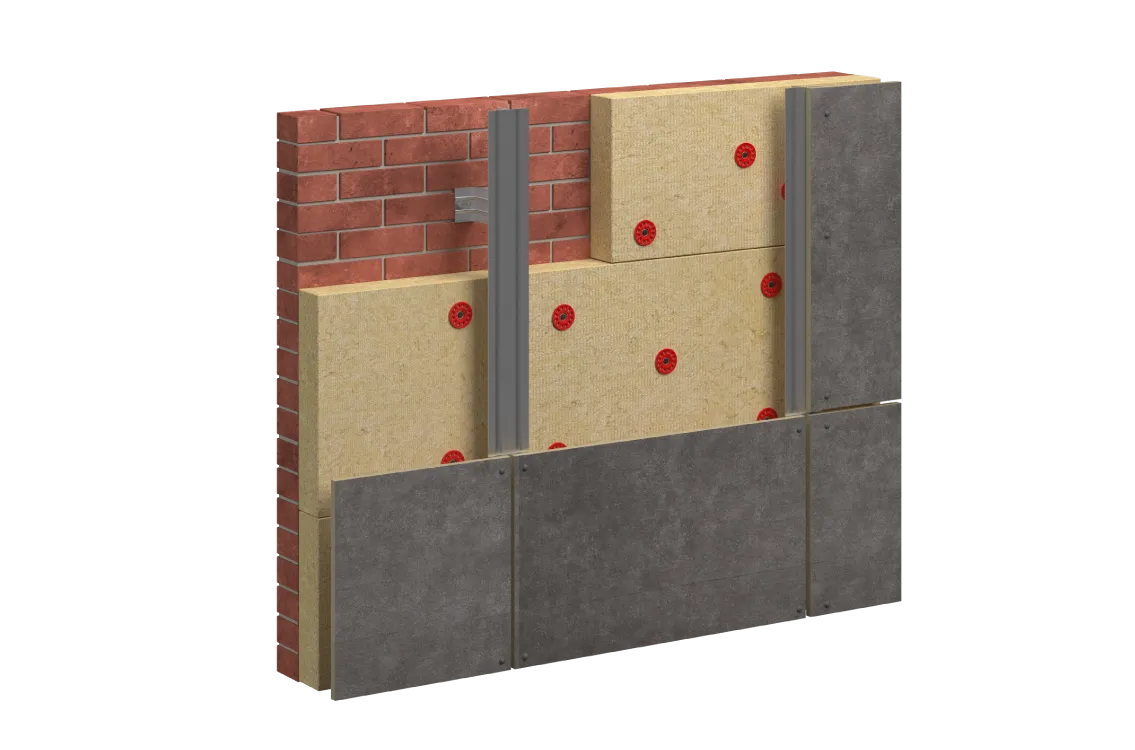

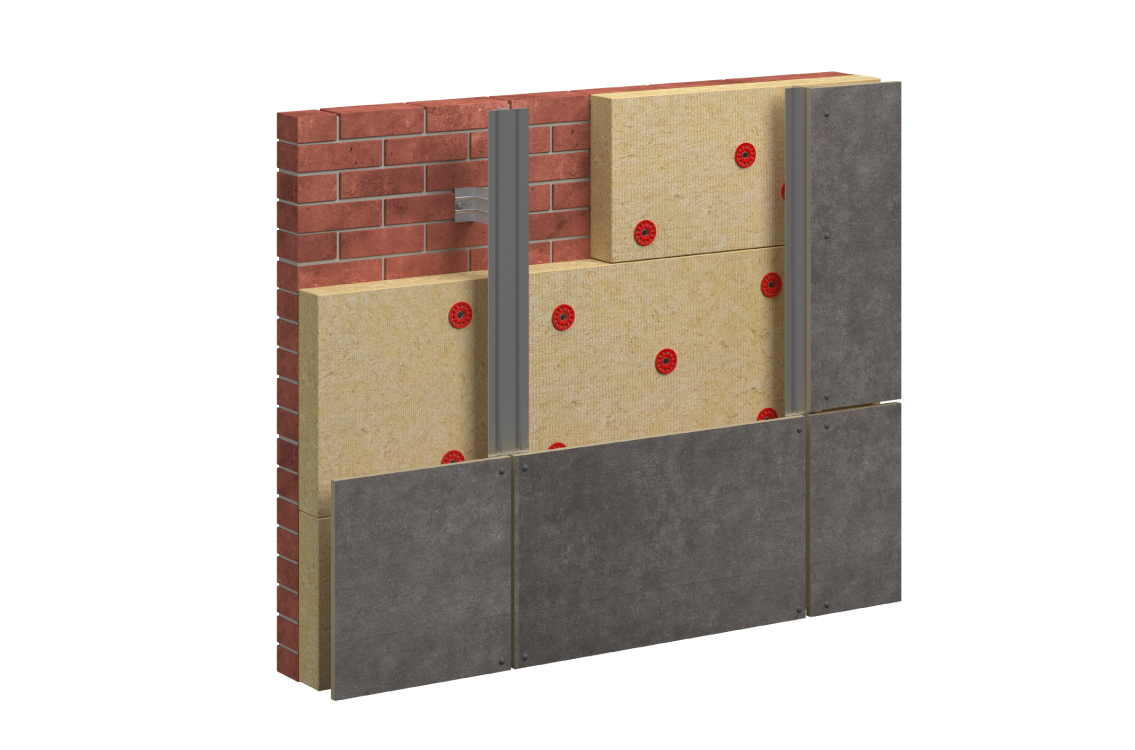

Состав конструкции
Конструкция состоит из несущей подсистемы(кронштейны и направляющие), теплоизоляционного слоя из каменной ваты в один слой, облицовочно- декоративных элементов.
1
Основание
2
Кронштейны для крепления к основанию
3
Направляющие элементы
4
Теплоизоляционные плиты серии ВЕНТИ в один слой: Двухплотностные или моноплотностные
ВЕНТИ БАТТС Д
/ ВЕНТИ БАТТС Д ОПТИМА
/ ВЕНТИ БАТТС
/ ВЕНТИ БАТТС ОПТИМА
5
Тарельчатые дюбели для механического крепления теплоизоляционных плит
Дюбель IZL-T 8L
/ Дюбель IZL-T 10L
6
Воздушный зазор
7
Внешний облицовочный слой, например из Керамогранита, HPL-панелей или Алюминиевого композита
Навесная фасадная система – одно из современных решений для эффективного утепления и повышения энергоэффективности зданий. Конструкция состоит из несущего каркаса, однослойного теплоизоляционного слоя и облицовочных материалов. В качестве утеплителя применяются специализированные плиты из каменной ваты, обеспечивающие необходимые теплозащитные характеристики.
Вентилируемый зазор между утеплителем и облицовкой создает постоянную воздушную тягу, что исключает накопление влаги в конструкции и поддерживает стабильность теплотехнических параметров.
В данном варианте конструкции используется однослойное утепление.
Однослойное утепление существенно повышает эффективность монтажа: сокращение крепежа до 5-8 единиц/м² (вместо 12) при использовании плит 1200х1000 мм уменьшает количество буровых работ, а вдвое меньшие трудозатраты ускоряют процесс. Упрощается контроль качества - отсутствие нижнего слоя исключает скрытые дефекты (зазоры, повреждения) и гарантирует сохранение проектной толщины утеплителя без риска поджатия. Меньшее количество стыков между плитами снижает вероятность образования мостиков холода, повышая энергоэффективность конструкции.
Вентилируемый зазор между утеплителем и облицовкой создает постоянную воздушную тягу, что исключает накопление влаги в конструкции и поддерживает стабильность теплотехнических параметров.
В данном варианте конструкции используется однослойное утепление.
Однослойное утепление существенно повышает эффективность монтажа: сокращение крепежа до 5-8 единиц/м² (вместо 12) при использовании плит 1200х1000 мм уменьшает количество буровых работ, а вдвое меньшие трудозатраты ускоряют процесс. Упрощается контроль качества - отсутствие нижнего слоя исключает скрытые дефекты (зазоры, повреждения) и гарантирует сохранение проектной толщины утеплителя без риска поджатия. Меньшее количество стыков между плитами снижает вероятность образования мостиков холода, повышая энергоэффективность конструкции.
Компания ООО «РОКВУЛ» рекомендует использовать плиты двойной плотности ВЕНТИ БАТТС Д или ВЕНТИ БАТТС Д ОПТИМА в качестве однослойного утепления. Их уникальная двухслойная структура сочетает плотный наружный слой для устойчивости к ветровым нагрузкам и более мягкий внутренний слой для плотного прилегания к стене.
Для проектов, где требуется моноплотностное решение, применяются плиты ВЕНТИ БАТТС и ВЕНТИ БАТТС ОПТИМА с равномерной плотностью по объему.
Технология монтажа позволяет вести работы в любое время года. Широкий выбор облицовочных материалов – от керамогранита до фиброцементных панелей – дает архитектурную свободу при проектировании. Система особенно эффективна для высотных зданий, коммерческих объектов и промышленных сооружений, где требуются надежные и долговечные решения.
Технические требования к системе навесных фасадов изложены в СП 522.1325800.2023.
Для проектов, где требуется моноплотностное решение, применяются плиты ВЕНТИ БАТТС и ВЕНТИ БАТТС ОПТИМА с равномерной плотностью по объему.
Технология монтажа позволяет вести работы в любое время года. Широкий выбор облицовочных материалов – от керамогранита до фиброцементных панелей – дает архитектурную свободу при проектировании. Система особенно эффективна для высотных зданий, коммерческих объектов и промышленных сооружений, где требуются надежные и долговечные решения.
Технические требования к системе навесных фасадов изложены в СП 522.1325800.2023.
Почему выбирают решения РОКВУЛ?
Система навесных фасадов – надежное и долговечное фасадное решение.
Преимущества наших продуктов:
Негорючесть и безопасность – материал класса НГ (негорючий), обеспечивает пожарную защиту здания;
Долговечность – срок службы не менее 50 лет без потери теплоизоляционных свойств;
Энергоэффективность – низкий коэффициент теплопроводности, сокращение мостиков холода;
Упрощённый монтаж – плотное прилегание к основанию, отсутствие необходимости в ветрозащитных мембранах;
Стабильность конструкции – высокая прочность на отрыв слоёв, устойчивость к деформациям;
Сертификация – соответствие ГОСТ 32314 (EN 14303) и требованиям для навесных фасадных систем.
Преимущества наших продуктов:
Негорючесть и безопасность – материал класса НГ (негорючий), обеспечивает пожарную защиту здания;
Долговечность – срок службы не менее 50 лет без потери теплоизоляционных свойств;
Энергоэффективность – низкий коэффициент теплопроводности, сокращение мостиков холода;
Упрощённый монтаж – плотное прилегание к основанию, отсутствие необходимости в ветрозащитных мембранах;
Стабильность конструкции – высокая прочность на отрыв слоёв, устойчивость к деформациям;
Сертификация – соответствие ГОСТ 32314 (EN 14303) и требованиям для навесных фасадных систем.
Продукты в данной конструкции
Фасад с толстым штукатурным слоем

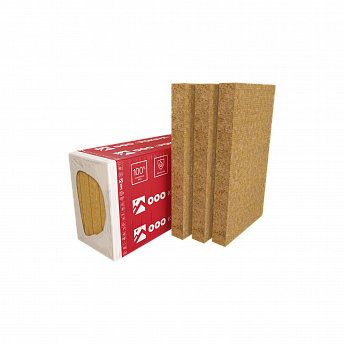

ВЕНТИ БАТТС
Плиты
ВЕНТИ БАТТС Д
Плиты
ВЕНТИ БАТТС Д ОПТИМА
Плиты
ВЕНТИ БАТТС ОПТИМА
Компоненты

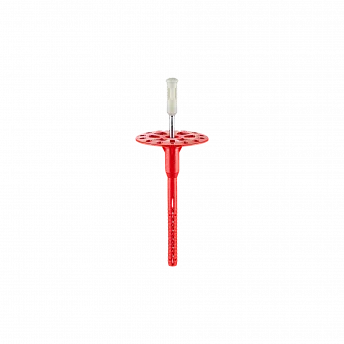

Дюбель IZL-T 8L
Компоненты

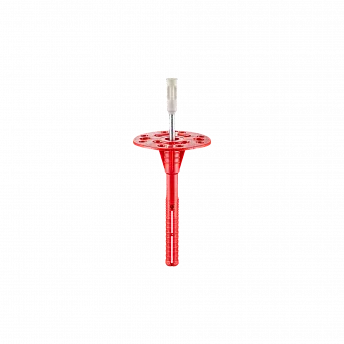

Дюбель IZL-T 10L
Похожие конструкции
Характеристики
Система
Штукатурный фасад
Вентилируемый фасад
Слоистая кладка
Под сайдинг
Облицовка
Керамогранит
HPL-панели
Аллюминиевый композит
Слоев утепления
Один
Два

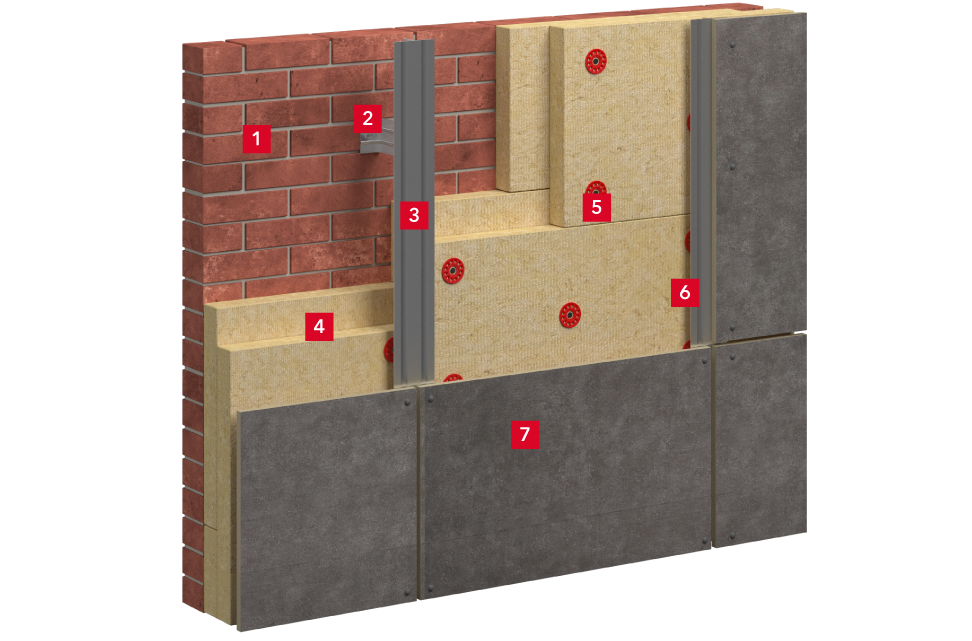

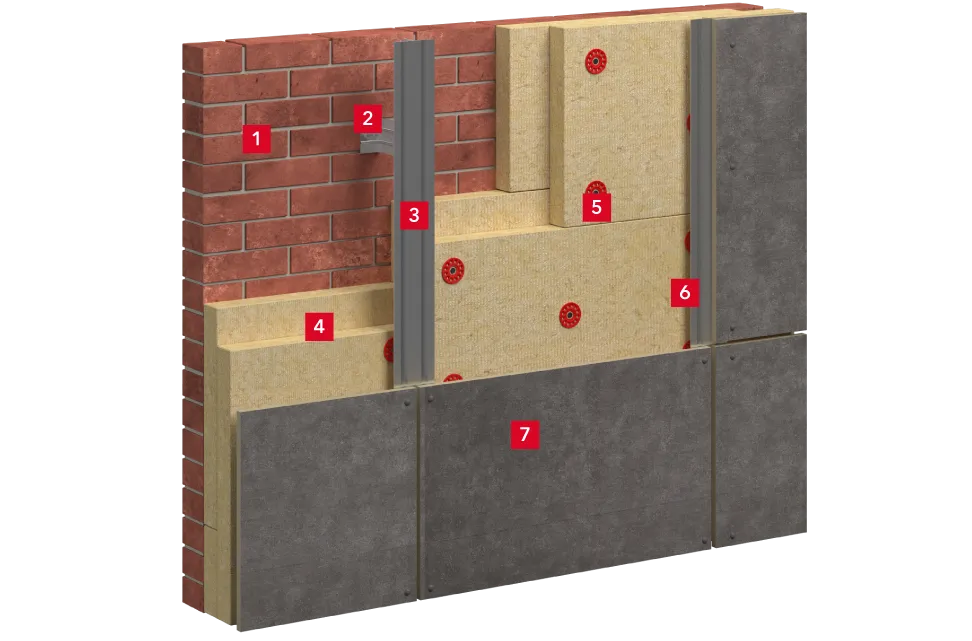

Состав конструкции
Конструкция состоит из несущей подсистемы(кронштейны и направляющие), теплоизоляционного слоя из каменной ваты в два слоя, облицовочно- декоративных элементов.
1
Основание
2
Кронштейны для крепления к основанию
3
Направляющие элементы
4
Теплоизоляционные плиты серии ВЕНТИ в два слоя:
ВЕНТИ БАТТС
/ ВЕНТИ БАТТС Н
/ ВЕНТИ БАТТС ОПТИМА
5
Тарельчатые дюбели для механического крепления теплоизоляционных плит
Дюбель IZL-T 8L
/ Дюбель IZL-T 10L
6
Воздушный зазор
7
Внешний облицовочный слой, например из Керамогранита, HPL-панелей или Алюминиевого композита
Навесная фасадная система с двухслойным утеплением – аналогичное решение для повышения энергоэффективности зданий с особыми требованиями к теплоизоляции. Конструкция включает несущий каркас, двухслойный теплоизоляционный контур и облицовочные материалы. Для утепления применяются специализированные плиты из каменной ваты, обеспечивающие оптимальные теплозащитные характеристики.
Вентилируемый зазор между утеплителем и облицовкой создает постоянную воздушную циркуляцию, предотвращая накопление влаги и поддерживая стабильные теплотехнические показатели. В данной системе реализовано двухслойное утепление с применением разных типов плит для каждого слоя.
Вентилируемый зазор между утеплителем и облицовкой создает постоянную воздушную циркуляцию, предотвращая накопление влаги и поддерживая стабильные теплотехнические показатели. В данной системе реализовано двухслойное утепление с применением разных типов плит для каждого слоя.
Особенности двухслойного решения:
- Нижний слой выполняется из плит ВЕНТИ БАТТС Н более низкой плотности для обеспечения теплотехнических характеристик.
- Верхний слой монтируется из жестких плит ВЕНТИ БАТТС или ВЕНТИ БАТТС ОПТИМА, обеспечивающих ветроустойчивость и механическую прочность.
- Необходимость разбежки швов между слоями
- Контроль качества каждого слоя осуществляется поэтапно
Технология монтажа сохраняет возможность проведения работ в любое время года. Широкий выбор облицовочных материалов – Керамогранит, HPL-панели или Алюминиевый композит– обеспечивает архитектурную выразительность. Система идеально подходит для объектов, где требуется максимальная теплоизоляционная эффективность и долговечность.
Технические требования к системе навесных фасадов изложены в СП 522.1325800.2023.
Технические требования к системе навесных фасадов изложены в СП 522.1325800.2023.
В чём преимущества решений РОКВУЛ?
Система навесных фасадов – надежное и долговечное фасадное решение .
Преимущества наших продуктов:
Преимущества наших продуктов:
- Негорючесть и безопасность – материал класса НГ (негорючий), обеспечивает пожарную защиту здания;
- Долговечность – срок службы не менее 50 лет без потери теплоизоляционных свойств;
- Энергоэффективность – низкий коэффициент теплопроводности, сокращение мостиков холода;
- Упрощённый монтаж – плотное прилегание к основанию нижнего слоя, отсутствие необходимости в ветрозащитных мембранах;
- Стабильность конструкции – высокая прочность на отрыв слоёв, устойчивость к деформациям;
- Сертификация – соответствие ГОСТ 32314 (EN 14303) и требованиям для навесных фасадных систем.
Продукты в данной конструкции
Фасад с толстым штукатурным слоем
ВЕНТИ БАТТС
Плиты

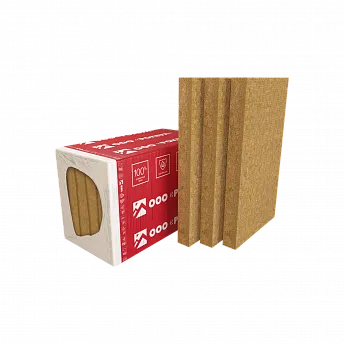

ВЕНТИ БАТТС Н
Плиты
ВЕНТИ БАТТС ОПТИМА
Компоненты
Дюбель IZL-T 8L
Компоненты
Дюбель IZL-T 10L
Характеристики
Система
Штукатурный фасад
Вентилируемый фасад
Слоистая кладка
Под сайдинг
Облицовка
Керамогранит
HPL-панели
Аллюминиевый композит
Слоев утепления
Один
Два
Документация и видео
Каталог компонентов РОКФАСАД
Каталог продуктов и компонентов монтажа штукатурного фасада (от 07.2025)
Фасадная система с тонким наружным штукатурным слоем РОКФАСАД
От 03. 2025. Система наружной теплоизоляции фасадов с тонким штукатурным слоем РОКФАСАД — результат многолетней работы специалистов компании ООО «РОКВУЛ», совместивший в себе накопленный опыт, современные материалы и передовые технические решения. В этом каталоге представлены компоненты линейки ФАСАД (описание и применение).
ВЕНТИ БАТТС

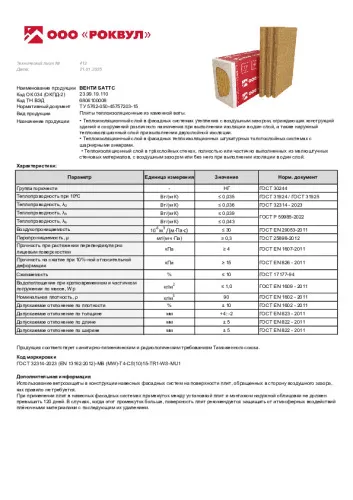

Технический лист № 413, от 21.01.2025
