Плоская кровля с интенсивными пешеходными нагрузками

Плоская кровля с интенсивными пешеходными нагрузками

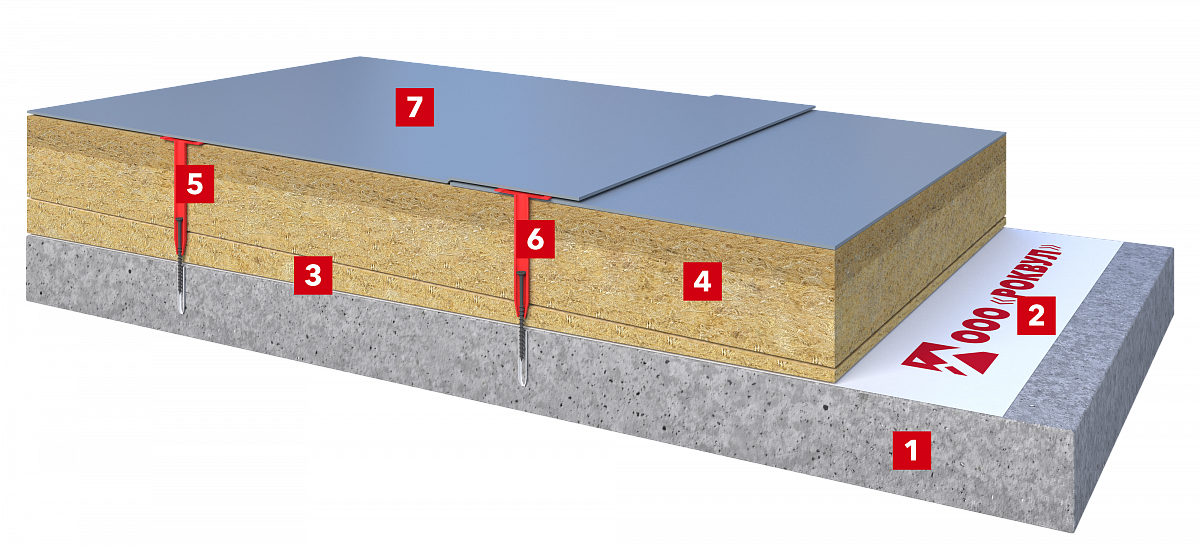

Состав конструкции

Инновационное решение для конструкции плоской кровли с интенсивной пешеходной нагрузкой

1 Железобетонное основание

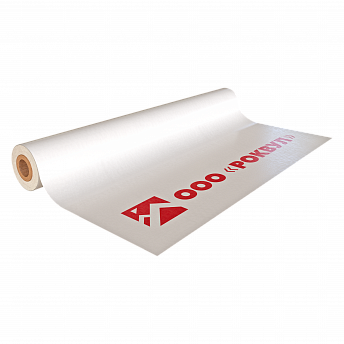

2 Пароизоляция РОКбарьер

3 Система РУФУКЛОН Основной уклон Оптима/Экстра, Контруклон Оптима/Экстра/Стандарт

4 Теплоизоляционный слой из плит РУФ БАТТС Д ГИГА

5 Механическое крепление - фиксация теплоизоляции к основанию

6 Механическое крепление - фиксация гидроизоляционной мембраны

7 Гидроизоляция с ПВХ-мембраной

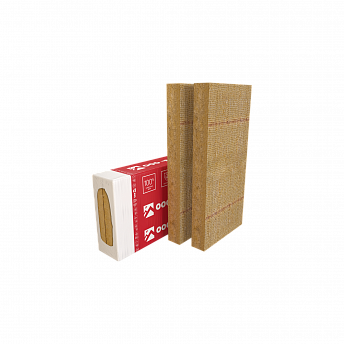

Для конструкций неэксплуатируемых кровель, подверженных интенсивным пешеходным нагрузкам, разработан современный высокопрочный теплоизоляционный материал – плита РУФ БАТТС Д ГИГА.

РУФ БАТТС Д ГИГА это:

Уникальная комбинированная структура – сочетание жестких верхнего и нижнего слоев обеспечивает исключительную прочность.
Монтаж в один слой – сокращение сроков работ и минимизация нагрузки на основание.
Материал применим для устройства кровель с интенсивными пешеходными нагрузками в соответствии с СП 17.13330.2017 «Кровли» (типы I, II, III), что подтверждено испытаниями ЦНИИПРОМЗДАНИЙ.
Отказ от стяжки и дополнительных покрытий – отсутствие необходимости в обустройстве обслуживающих зон и дорожек упрощает монтаж и эксплуатацию.

Применение в зависимости от типа нагрузки:

Тип I – сезонные осмотры (2 раза в год).

Тип II – регулярное обслуживание (до 1 раза в неделю).

Тип III – интенсивная эксплуатация (ежедневные работы).

РУФ БАТТС Д ГИГА – это надежность, долговечность и экономия на каждом этапе: от монтажа до эксплуатации кровли.

Технические преимущества плит двойной плотности

Сохранение целостности теплоизоляционного контура
Минимизация мостиков холода
Гарантированная надежность конструкции

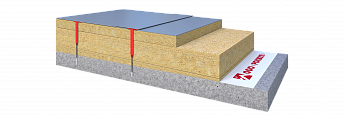

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты и ПВХ-мембраной

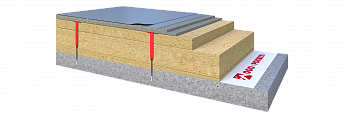

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты, сухой стяжкой и ПВХ-мембраной

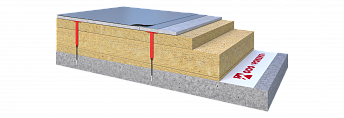

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты, мокрой стяжкой сверху и ПВХ-мембраной

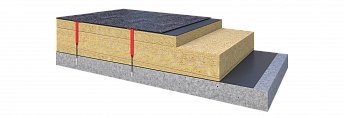

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты и битумной гидроизоляцией

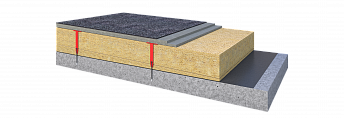

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты, сухой стяжкой и битумной гидроизоляцией

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты, мокрой стяжкой сверху и битумной гидроизоляцией

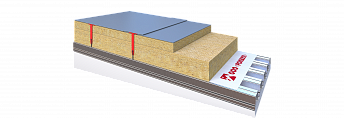

Плоская кровля по основанию из профлиста с конструктивным уклоном и ПВХ-мембраной

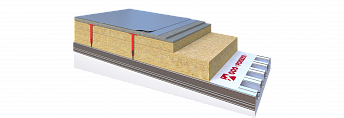

Плоская кровля по основанию из профлиста с конструктивным уклоном, сухой стяжкой и ПВХ-мембраной

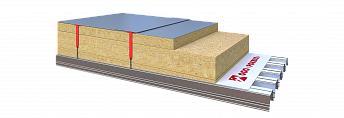

Плоская кровля по основанию из профлиста с контруклоном из каменной ваты и ПВХ-мембраной

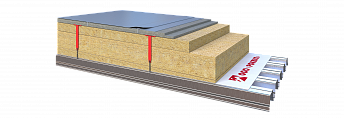

Плоская кровля по основанию из профлиста с контруклоном из каменной ваты, сухой стяжкой и ПВХ-мембраной

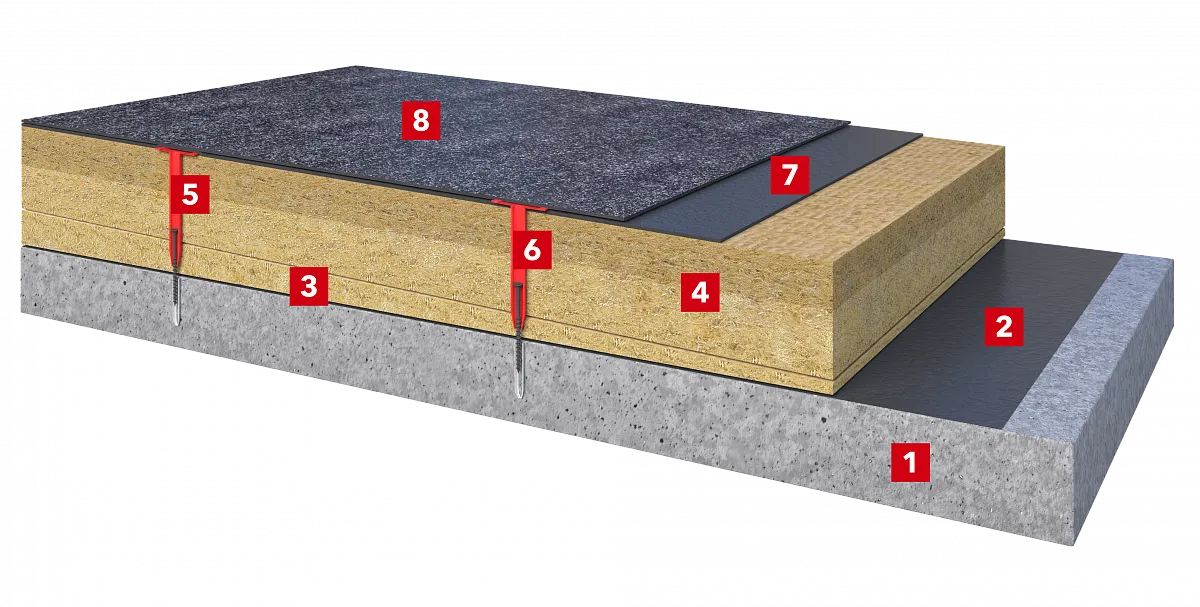

Состав конструкции

Инновационное решение для конструкции плоской кровли с интенсивной пешеходной нагрузкой

1 Железобетонное основание

2 Битумная пароизоляция

3 Система РУФУКЛОН Основной уклон Оптима/Экстра, Контруклон Оптима/Экстра/Стандарт

4 Теплоизоляционный слой из плит РУФ БАТТС Д ГИГА РУФ БАТТС Д ГИГА

5 Механическое крепление - фиксация теплоизоляции к основанию

6 Механическое крепление - фиксация гидроизоляционной мембраны

7 Битуманая гидроизоляция в один слой ИКОПАЛ Соло ФМ/ИКОПАЛ Соло/ СИНТАН Соло Вент

8 Битумная гидроизоляция в два слоя ИКОПАЛ УЛЬТРАМАРИН Н/Ультра Н/ИКОПАЛ Н/ИКОПАЛ УЛЬТРАМАРИН В/Ультра В/ИКОПАЛ В

Для конструкций неэксплуатируемых кровель, подверженных интенсивным пешеходным нагрузкам, разработан современный
высокопрочный теплоизоляционный материал – плита РУФ БАТТС Д ГИГА.

РУФ БАТТС Д ГИГА это:

Уникальная комбинированная структура – сочетание жестких верхнего и нижнего слоев обеспечивает исключительную прочность.
Монтаж в один слой – сокращение сроков работ и минимизация нагрузки на основание.
Материал применим для устройства кровель с интенсивными пешеходными нагрузками в соответствии с СП 17.13330.2017 «Кровли» (типы I, II, III), что подтверждено испытаниями ЦНИИПРОМЗДАНИЙ.
Отказ от стяжки и дополнительных покрытий – отсутствие необходимости в обустройстве обслуживающих зон и дорожек упрощает монтаж и эксплуатацию.

Технические преимущества плит РУФ БАТТС Д ГИГА

Прочность верхнего слоя 100кПа
Сопротивление точечной нагрузке верхнего слоя 1500 Н
Негорючий продукт – использование на кровлях любой площади без применения дополнительных противопожарных рассечек
Применение в кровлях с высокой интенсивностью пешеходной нагрузки 3-го типа

Крыша по степени экспуатации

Эксплуатируемая

Озелененная

Неэксплуатируемая

Несущее основание

ЖБ-плита

Профлист

Метод крепления теплоизоляции

Клеевой

Механическое крепление

Балласт

Гидроизоляционный материал

ПВХ-мембрана

Битум

Основания под кровельный материал

Каменная вата

Мокрая стяжка

Сборная стяжка

Предел огнестойкости в мин.

30-90

Класс пожарной опасности

K0 (15)

K0 (30)

K0 (45)

Группа пожарной опасности

KП0

КП1

Количество слоев

Тип разуклона

Конструктинвый

Минеральная ватой

Стяжка

Тип крыши по степени экспуатации

обслуживание

Озелененная

Под интенсивную пешеходную нагрузку

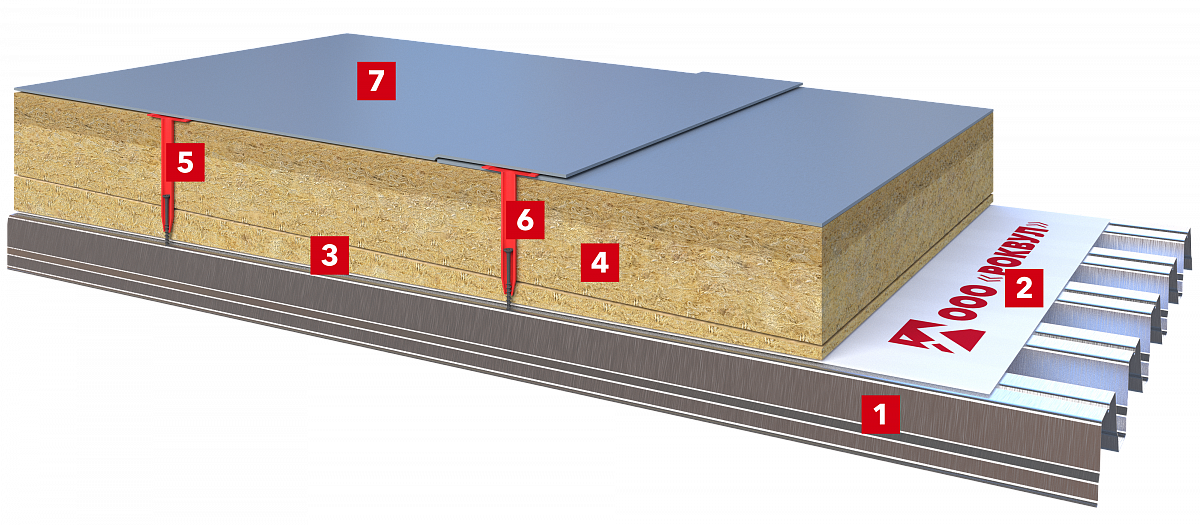

Состав конструкции

Инновационное решение для конструкции плоской кровли с интенсивной пешеходной нагрузкой

1 Профлист

2 Пароизоляция РОКбарьер

3 Система РУФУКЛОН Основной уклон Оптима / Экстра, Контруклон Оптима / Экстра / Стандарт

4 Теплоизоляционный слой из плит РУФ БАТТС Д ГИГА

5 Механическое крепление - фиксация теплоизоляции к основанию

6 Механическое крепление - фиксация гидроизоляционной мембраны

7 ПВХ-мембрана

Для конструкций неэксплуатируемых кровель, подверженных интенсивным пешеходным нагрузкам, разработан современный
высокопрочный теплоизоляционный материал – плита РУФ БАТТС Д ГИГА.

РУФ БАТТС Д ГИГА это:

Уникальная комбинированная структура – сочетание жестких верхнего и нижнего слоев обеспечивает исключительную прочность.
Монтаж в один слой – сокращение сроков работ и минимизация нагрузки на основание.
Материал применим для устройства кровель с интенсивными пешеходными нагрузками в соответствии с СП 17.13330.2017 «Кровли» (типы I, II, III), что подтверждено испытаниями ЦНИИПРОМЗДАНИЙ.
Отказ от стяжки и дополнительных покрытий – отсутствие необходимости в обустройстве обслуживающих зон и дорожек упрощает монтаж и эксплуатацию.

Что дают плиты двойной плотности

Плиты двойной плотности обеспечивают повышенную прочность на сжатие и устойчивость к точечным нагрузкам, что позволяет свести к минимуму повреждения от проколов при пешеходном движении и неблагоприятных погодных условиях.
