Плоская кровля по основанию из профлиста с контруклоном из каменной ваты, сухой стяжкой и ПВХ-мембраной

Плоская кровля по основанию из профлиста с контруклоном из каменной ваты, сухой стяжкой и ПВХ-мембраной

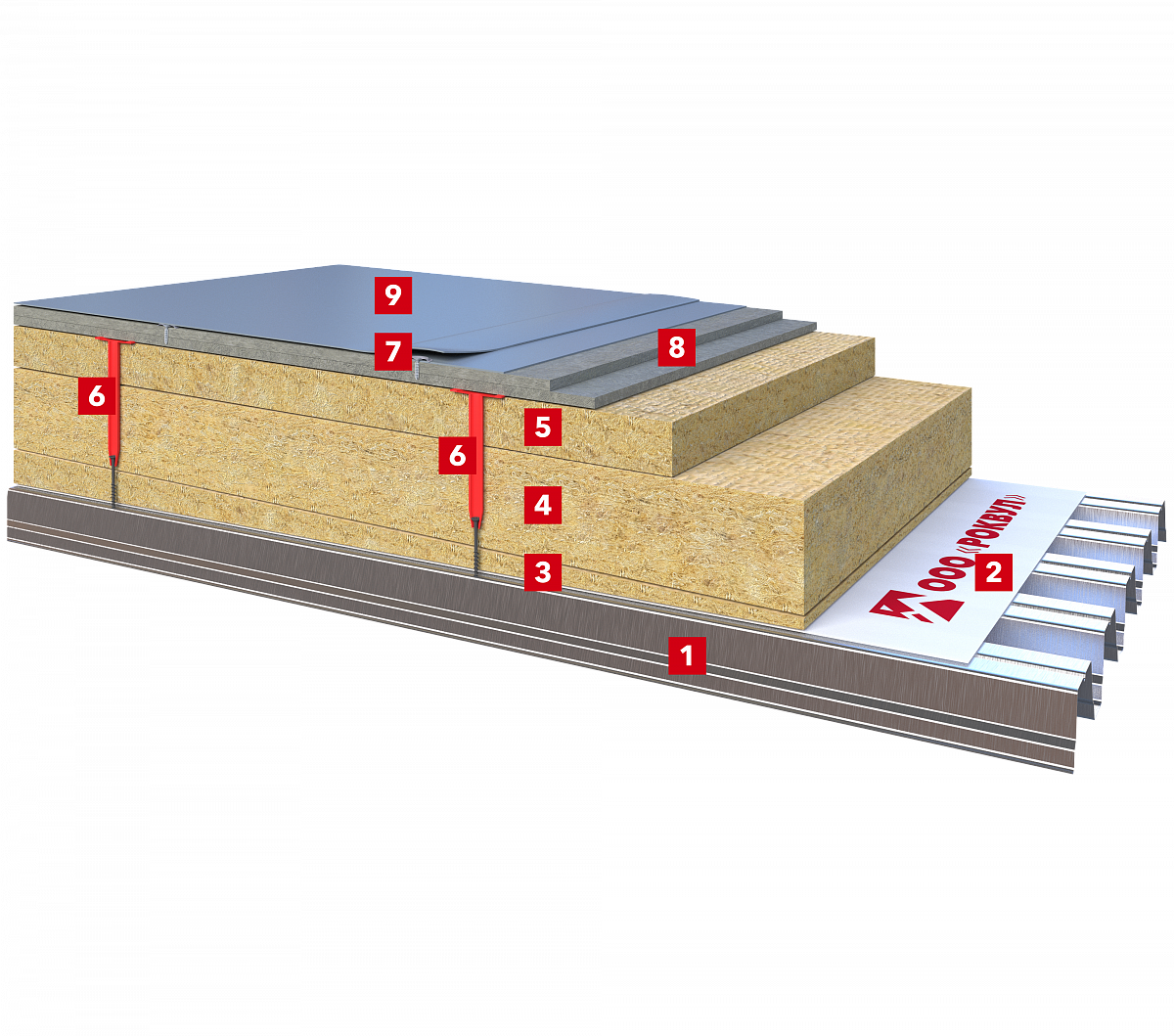

Состав конструкции

Традиционное двуслойное решение для плоской кровли из теплоизоляционных плит

1 Профлист

2 Пароизоляция РОКбарьер

3 Система РУФУКЛОН Основной уклон Оптима/Экстра, Контруклон Оптима/Экстра/Стандарт

4 Теплоизоляционный слой из плит РУФ БАТТС Н ЭКСТРА / РУФ БАТТС Н ОПТИМА

5 Теплоизоляционный слой из плит РУФ БАТТС В ЭКСТРА / РУФ БАТТС В ОПТИМА

6 Механическое крепление - фиксация теплоизоляции к основанию

7 Механическое крепление - фиксация гидроизоляционной мембраны

8 Сухая стяжка

9 ПВХ - мембрана

Пароизоляционный слой (2) предотвращает проникновение влаги из помещений в утеплитель и кровельную конструкцию, защищая от конденсата и повреждения теплоизоляцию.

Система РУФУКЛОН (3) обеспечивает отведение дождевой и талой воды, предотвращая накопление влаги, что важно для долговечности кровли. Уклонообразующий слой формируется при укладке утеплителя.

Нижний слой теплоизоляции (плиты РУФ БАТТС Н ЭКСТРА / РУФ БАТТС Н ОПТИМА) (4) укладывается на пароизоляцию, снижая теплопередачу и воспринимая распределённые нагрузки (например, снеговые).

Верхний слой (плиты РУФ БАТТС В ЭКСТРА / РУФ БАТТС В ОПТИМА) (5) усиливает теплоизоляцию и выдерживает точечные нагрузки (например, при обслуживании кровли).

Утеплитель крепится телескопическим крепежом и винтом-саморезом, предотвращая смещение и обеспечивая устойчивость к ветру. Дополнительное крепление фиксирует гидроизоляционную мембрану, защищая от вздутия и обеспечивая отведение влаги. Перед монтажом ПВХ-мембраны укладывается выравнивающий слой - сухая стяжка (6), обеспечивающая долговечность кровли.

Водоизоляционный слой из ПВХ-мембраны служит финальным барьером от воды и атмосферных воздействий.

Зачем утеплять плоскую кровлю?

Кровля — один из основных источников теплопотерь в здании, особенно в жаркую погоду. Грамотное утепление плоской кровли повышает энергоэффективность, сокращает затраты на отопление и охлаждение, а также защищает здание от неблагоприятных погодных условий — будь то палящее солнце, ливни или снегопады.

Плоские крыши широко применяются в современном строительстве: от жилых домов и бизнес-центров до промышленных объектов, школ и больниц. Кроме того, сегодня их часто используют для дополнительных функций: террас, зеленых зон, систем сбора воды или установки солнечных панелей.

Эти тенденции увеличивают требования к теплоизоляции, поскольку она не только сохраняет комфортный микроклимат внутри, но и расширяет полезное пространство здания.

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты и ПВХ-мембраной

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты, сухой стяжкой и ПВХ-мембраной

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты, мокрой стяжкой сверху и ПВХ-мембраной

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты и битумной гидроизоляцией

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты, сухой стяжкой и битумной гидроизоляцией

Плоская кровля по железобетонному основанию с разуклонкой из каменной ваты, мокрой стяжкой сверху и битумной гидроизоляцией

Плоская кровля с интенсивными пешеходными нагрузками

Плоская кровля по основанию из профлиста с конструктивным уклоном и ПВХ-мембраной

Плоская кровля по основанию из профлиста с конструктивным уклоном, сухой стяжкой и ПВХ-мембраной

Плоская кровля по основанию из профлиста с контруклоном из каменной ваты и ПВХ-мембраной

Крыша по степени экспуатации

Эксплуатируемая

Озелененная

Неэксплуатируемая

Несущее основание

ЖБ-плита

Профлист

Метод крепления теплоизоляции

Клеевой

Механическое крепление

Балласт

Гидроизоляционный материал

ПВХ-мембрана

Битум

Предел огнестойкости в мин.

30-90

Класс пожарной опасности

K0 (15)

K0 (30)

K0 (45)

Группа пожарной опасности

KП0

КП1

Количество слоев

Тип разуклона

Конструктинвый

Минеральная ватой

Стяжка

Метод крепления теплоизоляционного слоя

клеевой

Механическое крепление

Свободный метод укладки

Тип основания под кровельный материал

Каменная вата

Мокрая стяжка

Сухая стяжка

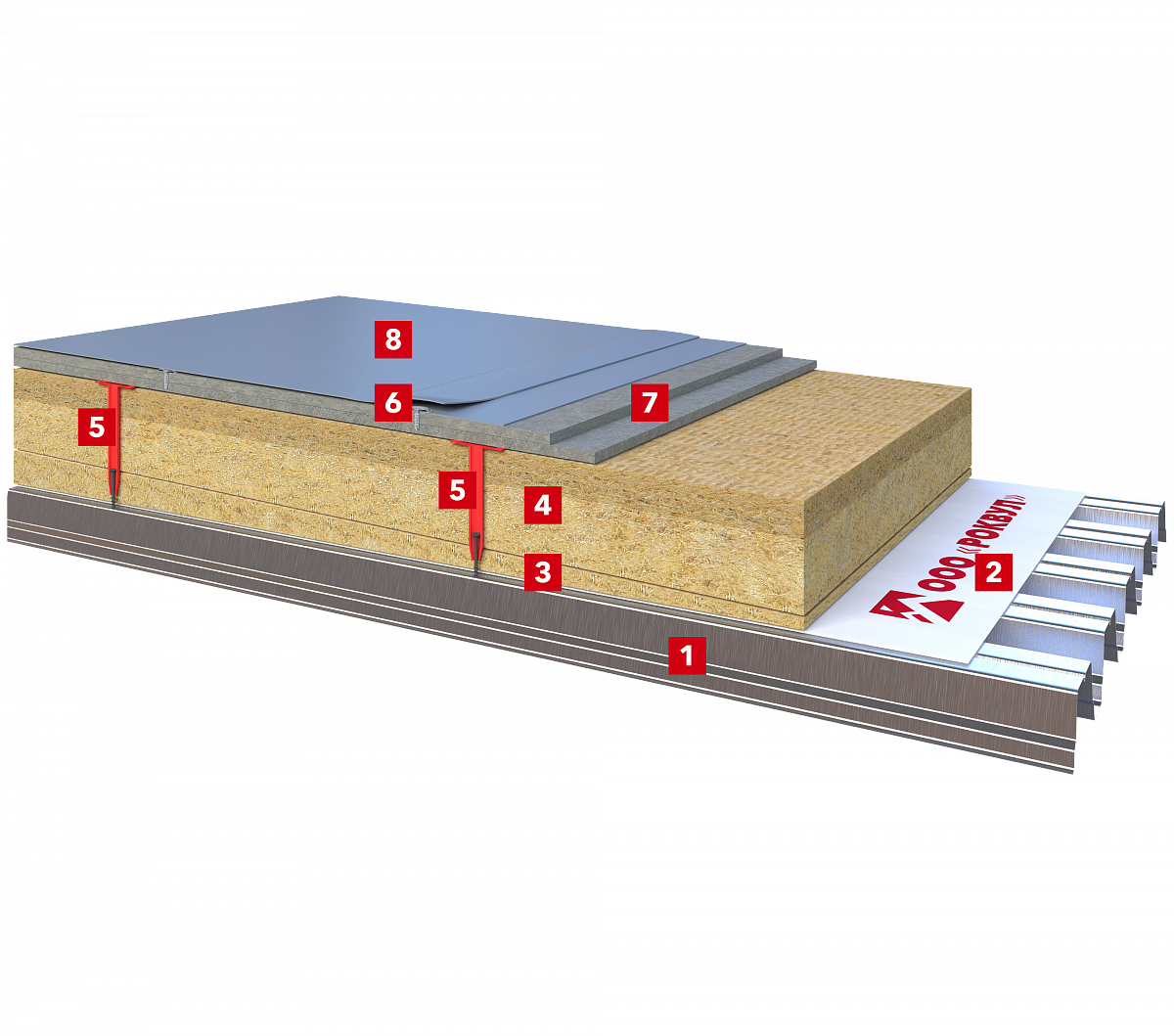

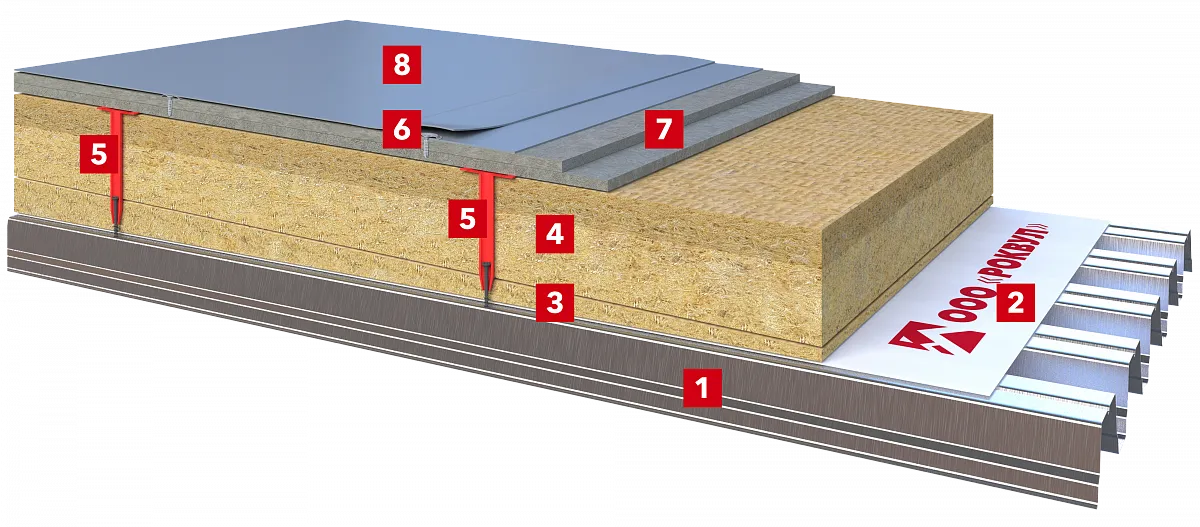

Состав конструкции

Инновационное однослойное решение для плоской кровли из плит серии двойной плотности

1 Профлист

2 Пароизоляция РОКбарьер

3 Система РУФУКЛОН Основной уклон Оптима/Экстра, Контруклон Оптима/Экстра/Стандарт

4 Теплоизоляционный слой из плит РУФ БАТТС Д ГИГА / РУФ БАТТС Д ЭКСТРА / РУФ БАТТС Д ОПТИМА

5 Механическое крепление - фиксация теплоизоляции к основанию

6 Механическое крепление - фиксация гидроизоляционной мембраны

7 Сухая стяжка

8 ПВХ - мембрана

Плиты серии двойной плотности позволяют монтировать теплоизоляцию в один слой, заменяя традиционные двухслойные системы. В плиты двойной плотности совмещается верхний прочный слой и нижний более мягкий.

Ключевые элементы системы:
Пароизоляция РОКбарьер (2) – защищает утеплитель от влаги из помещений, предотвращая образование конденсата.

Система РУФУКЛОН (3) – обеспечивает правильный водоотвод и формирует уклон в процессе монтажа утеплителя.

Теплоизоляция – плиты РУФ БАТТС Д ГИГА/ РУФ БАТТС Д ЭКСТРА/ РУФ БАТТС Д ОПТИМА (4) сочетают свойства верхнего и нижнего слоя, обеспечивая прочность и энергоэффективность.

Механическое крепление (5) – телескопический крепёж фиксирует утеплитель и мембрану, гарантируя устойчивость к ветровым нагрузкам.

Перед монтажом ПВХ-мембраны укладывается выравнивающий слой - сухая стяжка (6), обеспечивающая долговечность кровли.

Водоизоляционный слой (8) из ПВХ-мембраны завершает систему, обеспечивая 100% защиту от осадков.

Ключевые преимущества плит двойной плотности

- Исключается риск повреждения мягкого нижнего слоя при монтаже
- Более высокая несущая способность по сравнению с двухслойными системами той же толщины
- Ускорение монтажа в 2 раза за счет однослойной укладки
- На 50% меньше стыков по сравнению с двухслойными решениями
- Полный визуальный контроль качества монтажа теплоизоляции
