Плоская кровля по основанию из профлиста с конструктивным уклоном и ПВХ-мембраной

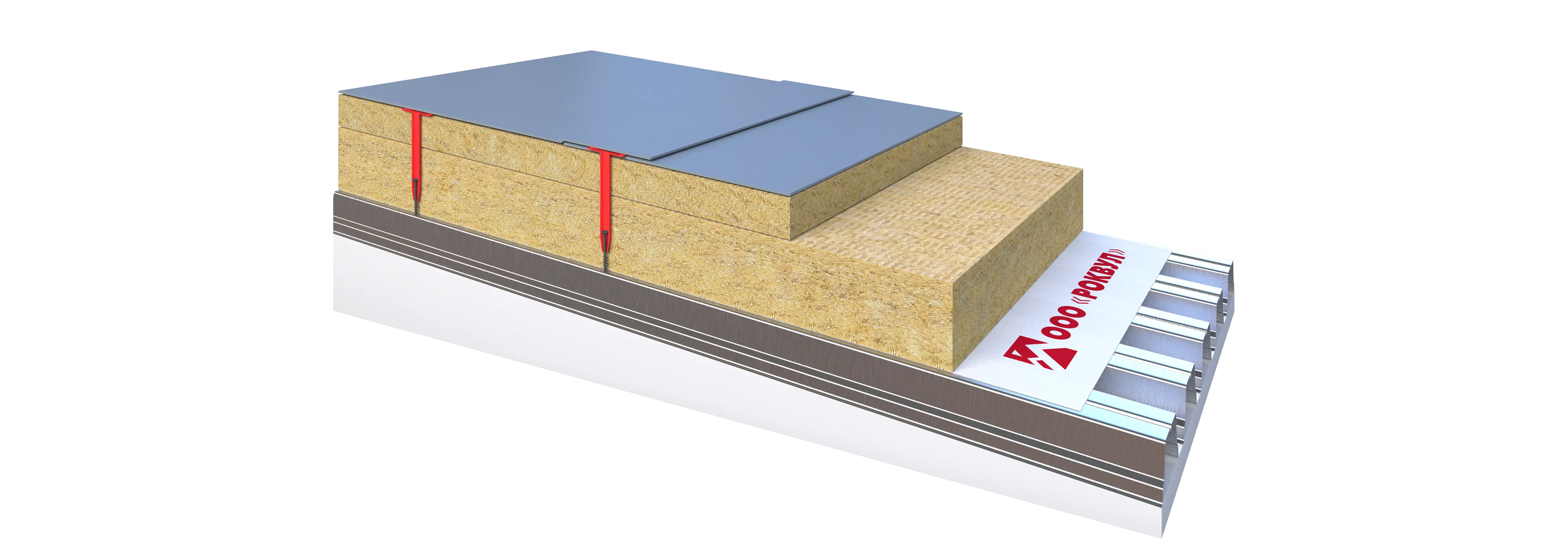

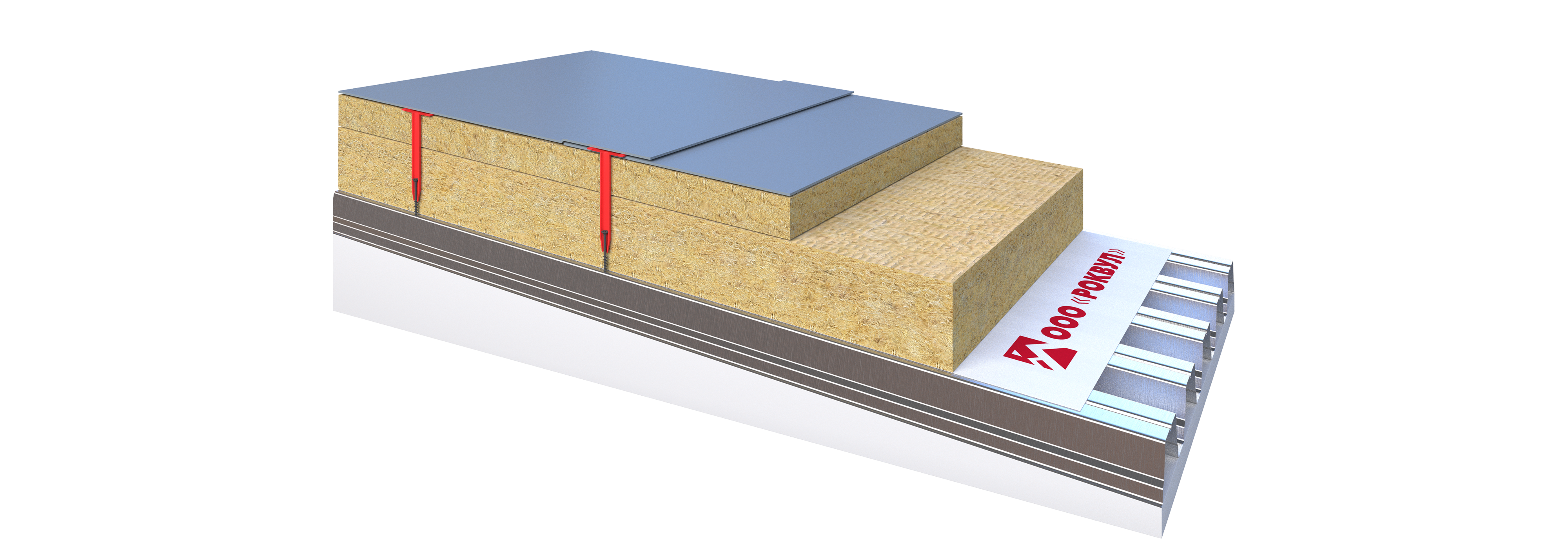

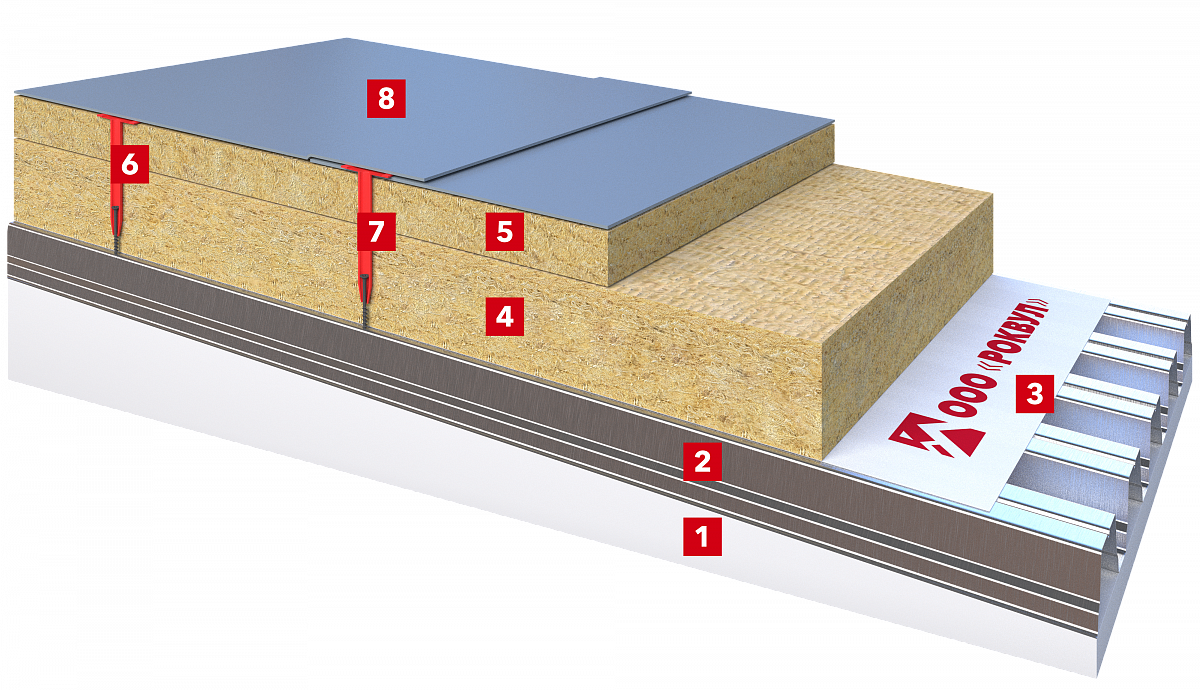

Состав конструкции
Традиционное двуслойное решение для плоской кровли из теплоизоляционных плит по профлисту с конструктивным уклоном и ПВХ-мембраной
1
Профлист
2
Пароизоляция РОКбарьер
Пароизоляция РОКбарьер
3
Конструктивный уклон
4
Теплоизоляционный слой из плит
РУФ БАТТС Н ЭКСТРА
/ РУФ БАТТС Н ОПТИМА
5
Теплоизоляционный слой из плит
РУФ БАТТС В ЭКСТРА
/ РУФ БАТТС В ОПТИМА
6
Механическое крепление - фиксация гидроизоляционной мембраны
7
Механическое крепление - фиксация гидроизоляционной мембраны
8
ПВХ-мембрана
Пароизоляционный слой предотвращает проникновение влаги из помещений в утеплитель и кровельную конструкцию, защищая от конденсата и повреждения теплоизоляцию.
Нижний слой теплоизоляции (плиты РУФ БАТТС Н ЭКСТРА / РУФ БАТТС Н ОПТИМА) укладывается на пароизоляцию, снижая теплопередачу и воспринимая распределённые нагрузки (например, снеговые).
Верхний слой (плиты РУФ БАТТС В ЭКСТРА / РУФ БАТТС В ОПТИМА) усиливает теплоизоляцию и выдерживает точечные нагрузки (например, при обслуживании кровли).
Утеплитель крепится телескопическим крепежом и винтом-саморезом, предотвращая смещение и обеспечивая устойчивость к ветру. Дополнительное крепление фиксирует гидроизоляционную мембрану, защищая от вздутия и обеспечивая отведение влаги.
Водоизоляционный слой из ПВХ-мембраны служит финальным барьером от воды и атмосферных воздействий.
Нижний слой теплоизоляции (плиты РУФ БАТТС Н ЭКСТРА / РУФ БАТТС Н ОПТИМА) укладывается на пароизоляцию, снижая теплопередачу и воспринимая распределённые нагрузки (например, снеговые).
Верхний слой (плиты РУФ БАТТС В ЭКСТРА / РУФ БАТТС В ОПТИМА) усиливает теплоизоляцию и выдерживает точечные нагрузки (например, при обслуживании кровли).
Утеплитель крепится телескопическим крепежом и винтом-саморезом, предотвращая смещение и обеспечивая устойчивость к ветру. Дополнительное крепление фиксирует гидроизоляционную мембрану, защищая от вздутия и обеспечивая отведение влаги.
Водоизоляционный слой из ПВХ-мембраны служит финальным барьером от воды и атмосферных воздействий.
Преимущества плит РОКВУЛ
- Негорючие, огнестойкие, не выделяет токсичный дым и не способствует распространению пламени даже при воздействии огня
- Водостойкая минераловатная плита не гниет и не способствует появлению плесени и грибков
- Стабильность размеров во время всего срока эксплуатации обеспечит герметичность и отсутствие мостиков холода, а так же качество монтажа без зазоров и перекосов на этапе обустройства кровли
Продукты в данной конструкции
Похожие конструкции
Характеристики
Крыша по степени экспуатации
Эксплуатируемая
Озелененная
Неэксплуатируемая
Несущее основание
ЖБ-плита
Профлист
Метод крепления теплоизоляции
Клеевой
Механическое крепление
Балласт
Гидроизоляционный материал
ПВХ-мембрана
Битум
Предел огнестойкости в мин.
15
30
30-90
Класс пожарной опасности
K0 (15)
K0 (30)
K0 (45)
Группа пожарной опасности
KП0
КП1
Количество слоев
1
2
Тип разуклона
Конструктинвый
Минеральная ватой
Стяжка

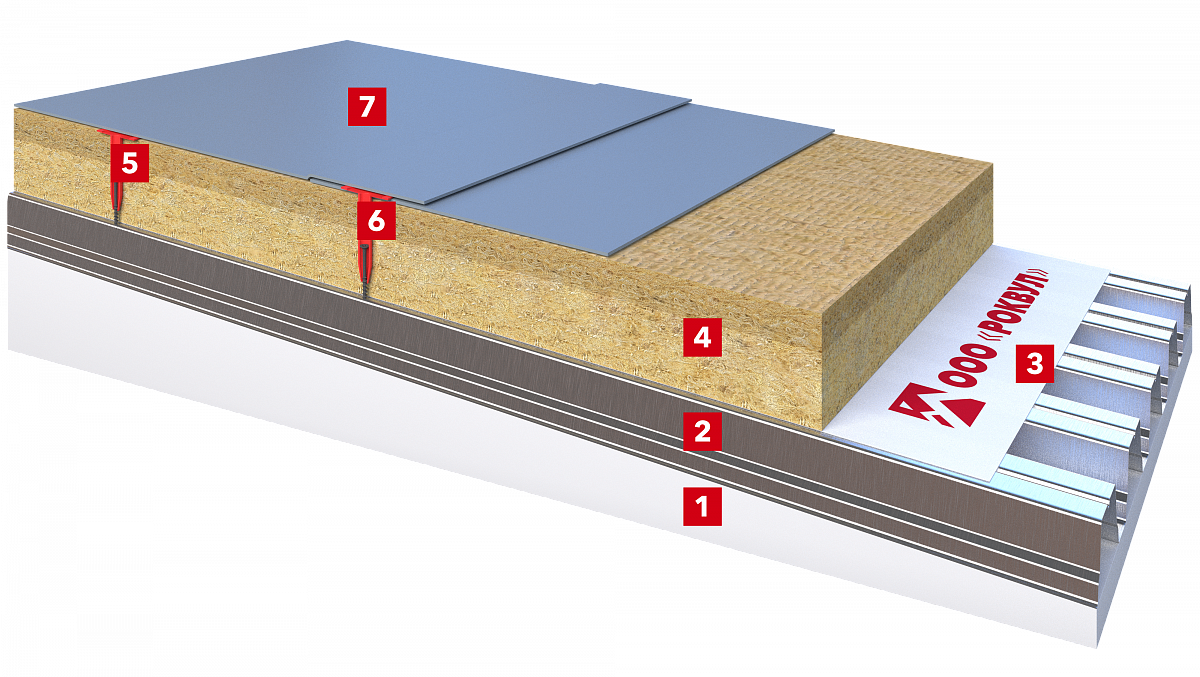

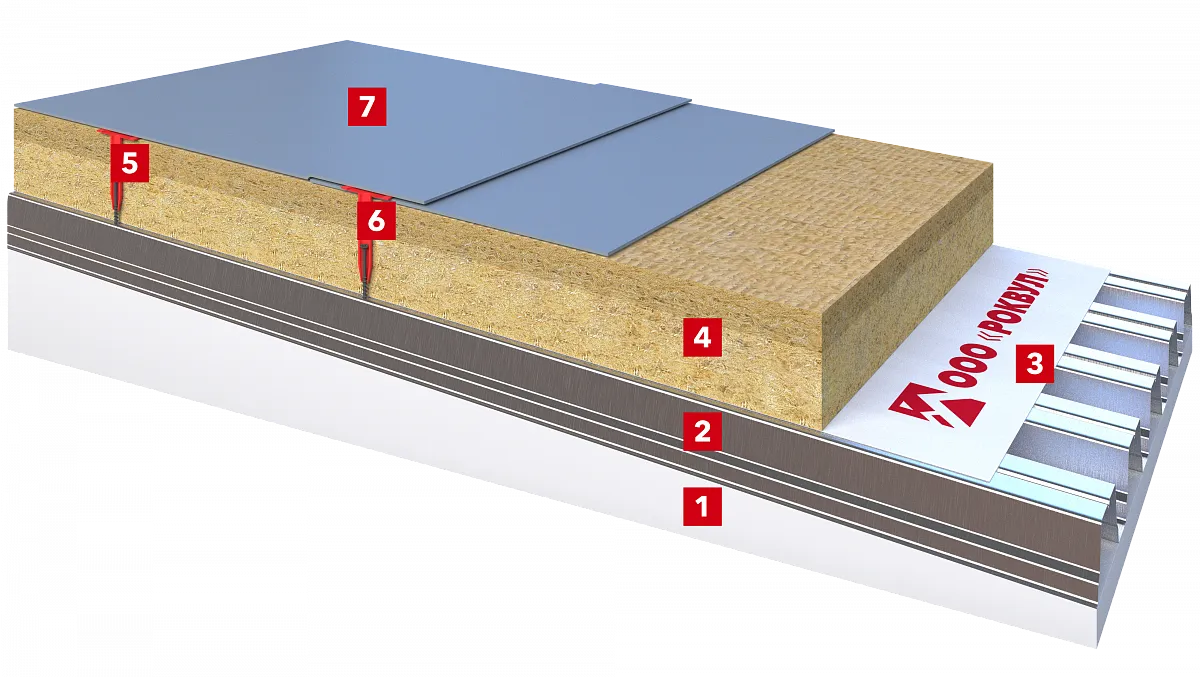

Состав конструкции
Инновационное однослойное решение для плоской кровли из плит серии двойной плотности
1
Профлист
2
Пароизоляция РОКбарьер
Пароизоляция РОКбарьер
3
Конструктивный уклон
4
Теплоизоляционный слой из плит
РУФ БАТТС Д ГИГА
/ РУФ БАТТС Д ЭКСТРА
/ РУФ БАТТС Д ОПТИМА
5
Механическое крепление - фиксация гидроизоляционной мембраны
6
Механическое крепление - фиксация гидроизоляционной мембраны
7
ПВХ-мембрана
Плиты серии двойной плотности позволяют монтировать теплоизоляцию в один слой, заменяя традиционные двухслойные системы. В плиты двойной плотности совмещается верхний прочный слой и нижний более мягкий.
Ключевые элементы системы:
Пароизоляция РОКбарьер – защищает утеплитель от влаги из помещений, предотвращая образование конденсата.
Теплоизоляция – плиты РУФ БАТТС Д ГИГА/ РУФ БАТТС Д ЭКСТРА/ РУФ БАТТС Д ОПТИМА сочетают свойства верхнего и нижнего слоя, обеспечивая прочность и энергоэффективность.
Механическое крепление – телескопический крепёж фиксирует утеплитель и мембрану, гарантируя устойчивость к ветровым нагрузкам.
Водоизоляционный слой из ПВХ-мембраны завершает систему, обеспечивая 100% защиту от осадков.
Ключевые элементы системы:
Пароизоляция РОКбарьер – защищает утеплитель от влаги из помещений, предотвращая образование конденсата.
Теплоизоляция – плиты РУФ БАТТС Д ГИГА/ РУФ БАТТС Д ЭКСТРА/ РУФ БАТТС Д ОПТИМА сочетают свойства верхнего и нижнего слоя, обеспечивая прочность и энергоэффективность.
Механическое крепление – телескопический крепёж фиксирует утеплитель и мембрану, гарантируя устойчивость к ветровым нагрузкам.
Водоизоляционный слой из ПВХ-мембраны завершает систему, обеспечивая 100% защиту от осадков.
Технические преимущества плит двойной плотности
- Сохранение целостности теплоизоляционного контура
- Минимизация мостиков холода
- Гарантированная надежность конструкции
Продукты в данной конструкции
Характеристики
Крыша по степени экспуатации
Эксплуатируемая
Озелененная
Неэксплуатируемая
Несущее основание
ЖБ-плита
Профлист
Метод крепления теплоизоляции
Клеевой
Механическое крепление
Балласт
Гидроизоляционный материал
ПВХ-мембрана
Битум
Предел огнестойкости в мин.
15
30
30-90
Класс пожарной опасности
K0 (15)
K0 (30)
K0 (45)
Группа пожарной опасности
KП0
КП1
Количество слоев
1
2
Тип разуклона
Конструктинвый
Минеральная ватой
Стяжка
