Огнезащита несущих колонн и балок

Огнезащита колонн и балок

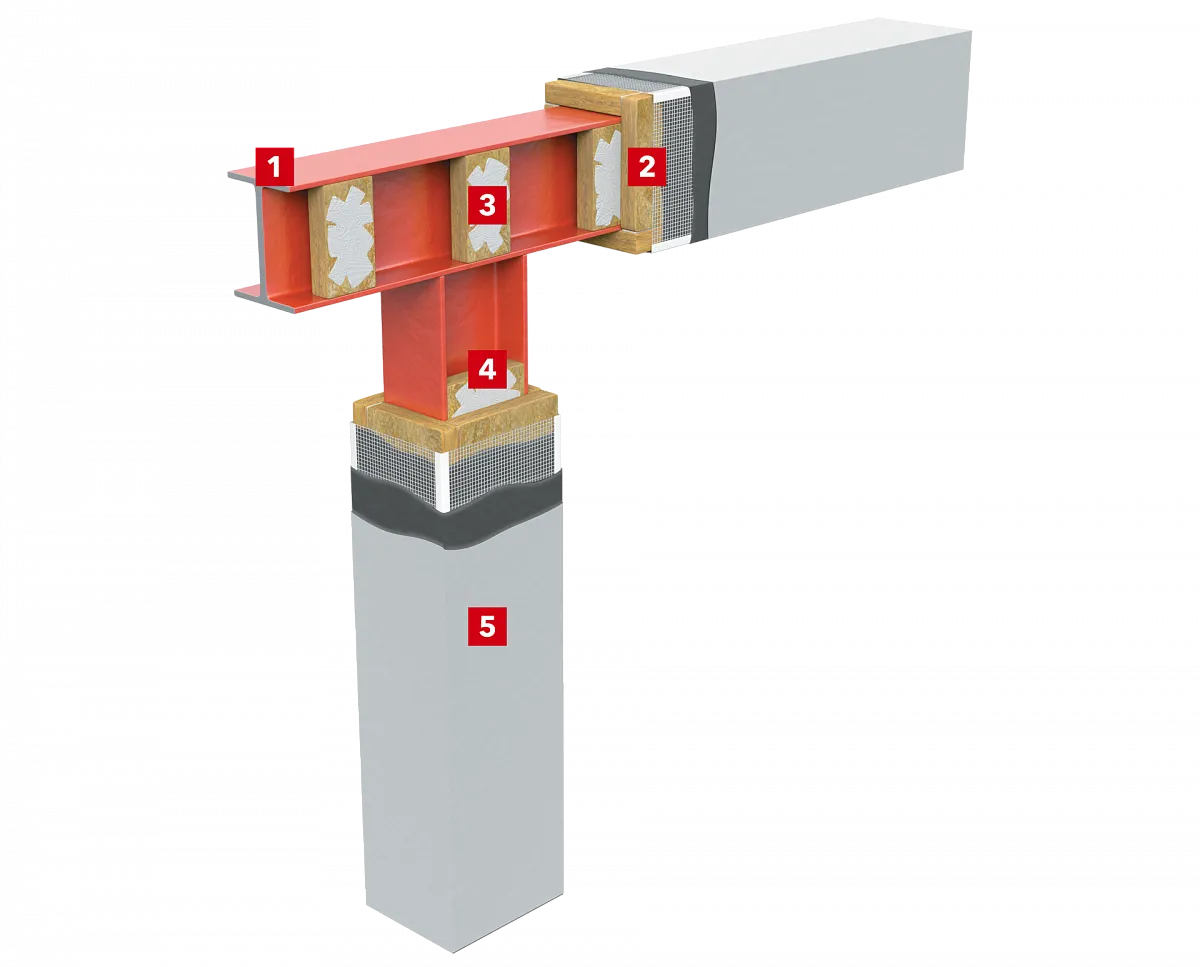

Состав конструкции

Монтаж осуществляется в соответствии с ТР 01-11-24

1 Несущая стальная конструкция.

2 Огнезащитная плита КОНЛИТ SL 150

3 Вставки из плит КОНЛИТ SL 150

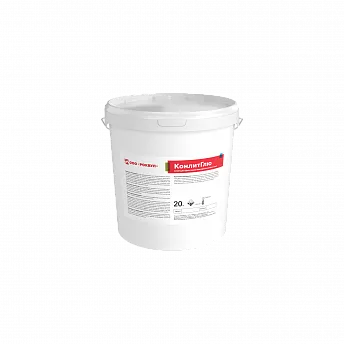

4 Клей КОНЛИТглю

5 Декоративное покрытие: (по необходимости) Краска ФТ Декор / РОКФАСАД

Для крепления огнезащитных плит КОНЛИТ SL 150 к металлическим поверхностям, а так же для скрепления между собой применяется клеевой состав на минеральной основе КОНЛИТ Глю mineral, ориентировочный расход клея составляет 1.5 кг/м². Для придания эстетического внешнего вида и защиты от атмосферных воздействий плиты КОНЛИТ SL 150 после установки на металлическую конструкцию могут покрываться декоративным покрытием ФТ Декор или системой с тонким штукатурным слоем – РОКФАСАД. ФТ Декор и РОКФАСАД не является обязательным элементом огнезащитного покрытия, не выполняет функцию огнезащиты.

Многие крупные сооружения, такие как высотные офисы, гостиницы, торговые центры, промышленные здания и т. д., построены с использованием стального каркаса.
В связи с этим противопожарная защита стальных конструкций — важнейший аспект, который необходимо учитывать при проектировании, возведении или реконструкции объектов.
Если стальной каркас в результате пожара прогревается, то его целостность и стабильность оказываются под угрозой, что может привести к обрушению здания.
Решение для обеспечения безопасности — установка эффективной огнезащиты на стальных несущих конструкциях таких как колонны и балки.

Эффективность решений РОКВУЛ

Огнезащитная эффективность облицовки плитами КОНЛИТ SL 150:
4-ая группа огнезащитной эффективности (не менее 60 мин) – КОНЛИТ SL толщина 25 мм
3-я группа огнезащитной эффективности (не менее 90 мин) – КОНЛИТ SL толщина 40 мм
1-ая группа огнезащитной эффективности (не менее 150 мин) – КОНЛИТ SL толщина 80 мм

Предел огнестойкости конструкции балок или колонн с огнезащитным покрытием плитами КОНЛИТ SL 150 может достигать R240.
Толщина плит КОНЛИТ SL 150 подбирается по «Инструкции № 30 тз/ск – 2023» и зависит от типа конструкции, схемы ее опирания, нагрузки на конструкцию и требуемого предела огнестойкости.

В чём преимущества решений РОКВУЛ?

Решения РОКВУЛ выполняет функции огнезащиты и теплоизоляции
Простой монтаж, огнезащитное покрытие заводского изготовление, невозможно ошибиться в толщине при монтаже.
Для монтажа не требуется сложное специализированное оборудование
Для придания эстетического внешнего вида на плиты КОНЛИТ SL 150 может быть нанесено декоративное покрытием ФТ Декор или система РОКФАСАД, данные покрытия так же внесены в обязательные сертификаты соответствия ТР ЕАЭС 043/2017

Требования

Теплоизоляция

Снижение шума

Огнезащита

Конструкция

Колонны и балки

Балка

Профлист

ЖБ-плита

Перегородка

Облицовка стен

Воздуховод

Потолок

Предел огнестойкости в мин.

120

150

180

240

30-90

Материал

Плиты

Цилиндры

Маты

ЦА

ИЖС

ПГС

Проектировщик

Состав конструкции

Монтаж осуществляется в соответствии с ТР 17-02-21

1 Несущая стальная конструкция.

2 Огнезащитная плита КОНЛИТ SL 150

3 Вставки из плит КОНЛИТ SL 150

4 Клей КОНЛИТглю

Для крепления огнезащитных плит КОНЛИТ SL 150 к металлическим поверхностям, а так же для скрепления между собой применяется клеевой состав на минеральной основе КОНЛИТ Глю, ориентировочный расход клея составляет 1.0 – 1.5 кг/м².

Многие крупные сооружения, такие как высотные офисы, гостиницы, торговые центры, промышленные здания и т. д., построены с использованием стального каркаса. В связи с этим противопожарная защита стальных конструкций — важнейший аспект, который необходимо учитывать при проектировании, возведении или реконструкции объектов.
Если стальной каркас в результате пожара прогревается, то его целостность и стабильность оказываются под угрозой, что может привести к обрушению здания. Решение для обеспечения безопасности — установка эффективной огнезащиты на стальных несущих конструкциях таких как колонны и балки.

Эффективность решений РОКВУЛ

В чём преимущества решений РОКВУЛ?

Решения РОКВУЛ выполняет функции огнезащиты и теплоизоляции
Простой монтаж, огнезащитное покрытие заводского изготовление, невозможно ошибиться в толщине при монтаже.
Для монтажа не требуется сложное специализированное оборудование
