Каким способом правильно рассчитать толщину технической изоляции?
В современном проектировании принято применять различные конструктивные решения, определённые типы и разновидности материалов.
Для теплоизоляции характерно использование толщин не на основании расчётов, а согласно традиции применения. Так, в Московском регионе на кровлю требуется 200 мм теплоизоляционного материала, на стены — 150 мм. При этом не всегда учитываются нюансы. Например, какое основание и какая конструкция стены или кровли используются. Часто не берутся во внимание и характеристики (теплопроводность) изоляционного материала.

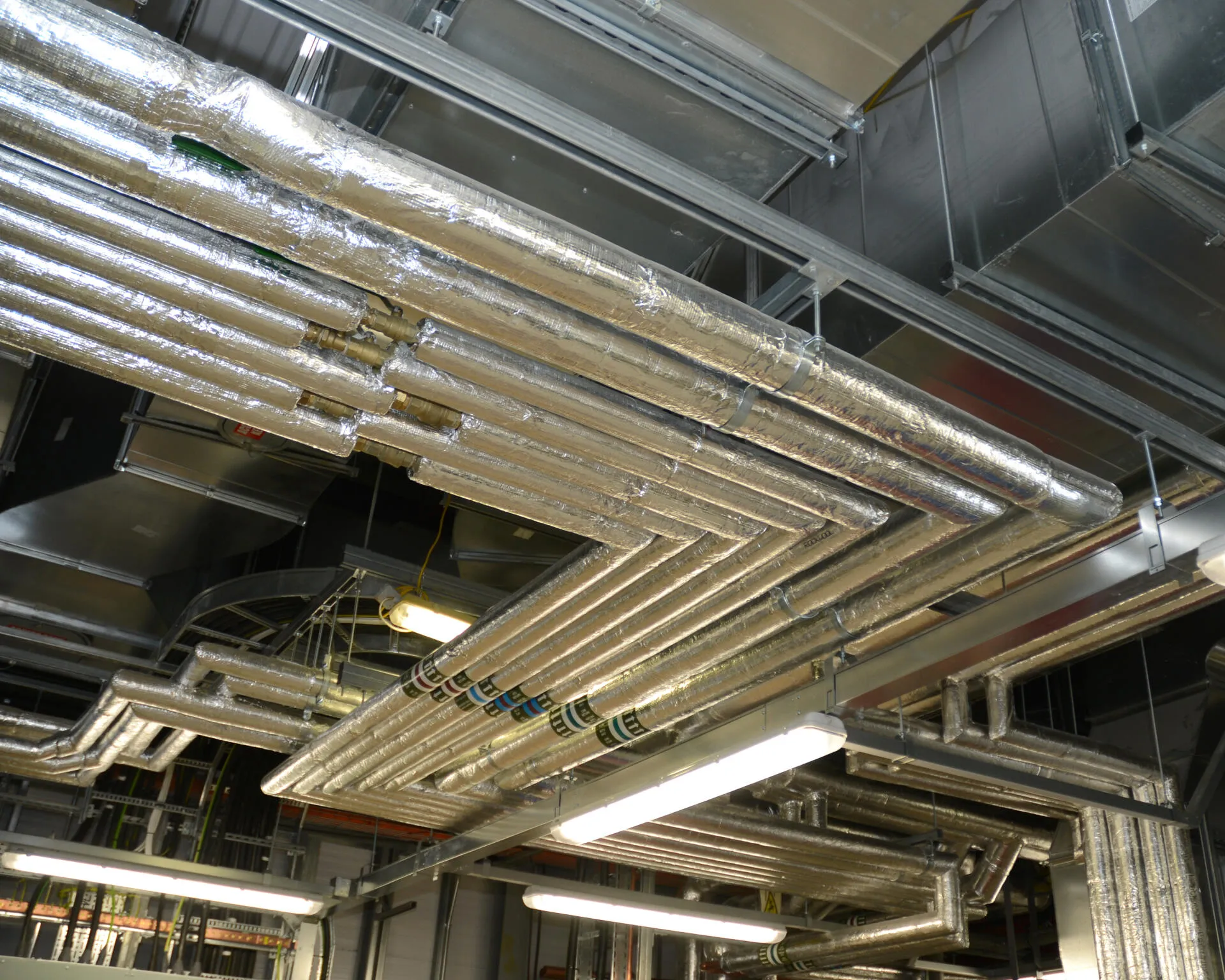

В случае проектирования инженерных систем зданий (трубопроводов), как правило, традиционно применяют вспененные решения с маленькими толщинами, в основном 6–13 мм. Обусловлено это в том числе удобством монтажа тонкой изоляции, её дешевизной и экономией места при плотном расположении труб. При этом более толстые материалы для теплоизоляции трубопроводов могут игнорироваться.
На примере изоляции ГВС и отопления разберём, какая толщина различных по типам материалов требуется и чем чреват некорректный подбор.
При проектировании инженерных систем зданий расчёт толщины изоляции производится согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» (актуализированная редакция СНиП 41–03–2003). В общих положениях СП (4) указано, что теплоизоляционная конструкция обязана обеспечивать параметры теплохолодоносителя при эксплуатации, нормативный уровень тепловых потерь оборудованием и трубопроводами, безопасную для человека температуру их наружных поверхностей (4.1). Кроме того, конструкции тепловой изоляции трубопроводов и оборудования должны отвечать требованиям энергоэффективности — иметь оптимальное соотношение между стоимостью теплоизоляционной конструкции и стоимостью тепловых потерь через изоляцию в течение расчётного срока эксплуатации (4.2).
То есть необходимо подобрать толщину таким образом, чтобы вблизи горячей трубы или оборудования было безопасно находиться (для защиты от ожогов). Помимо этого, тепловые потери должны быть не больше, чем нормировано (Вт/м) в СП 61.13330.2012 для соответствующей трубы (параметров её работы).
Продукты

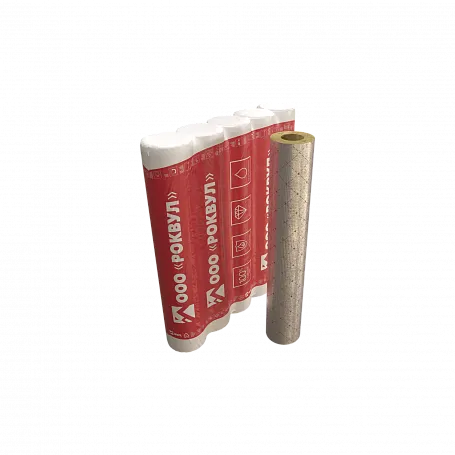

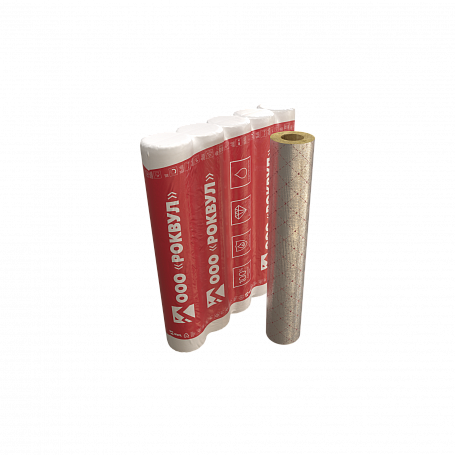

Цилиндры навивные RWL 100

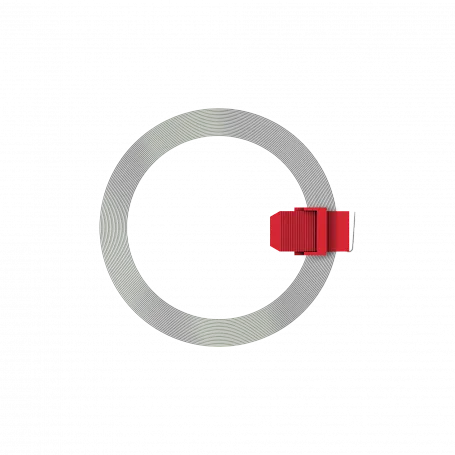

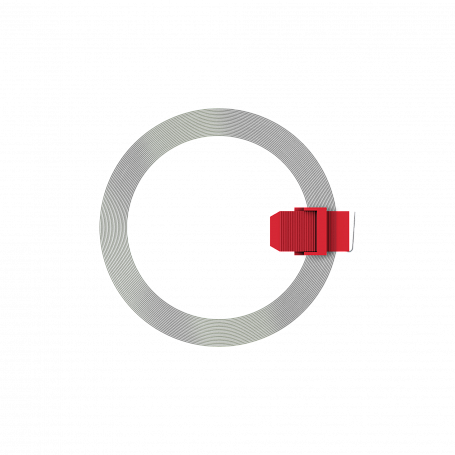

Лента бандажная

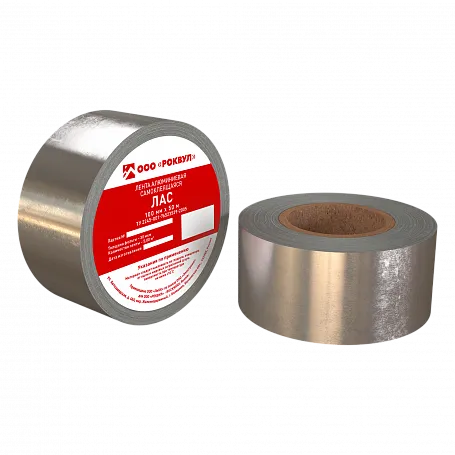

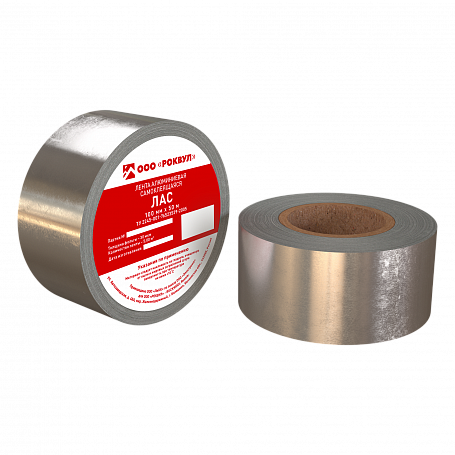

Лента самоклеющаяся ЛАС/ЛАС-А

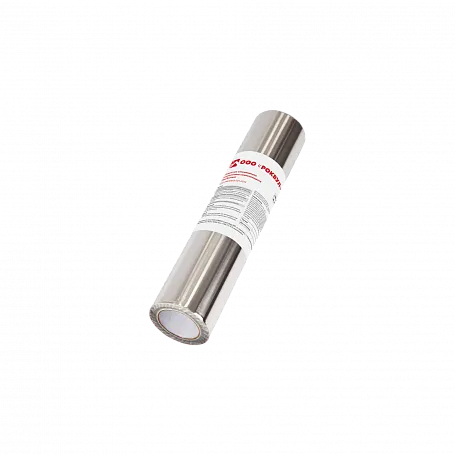

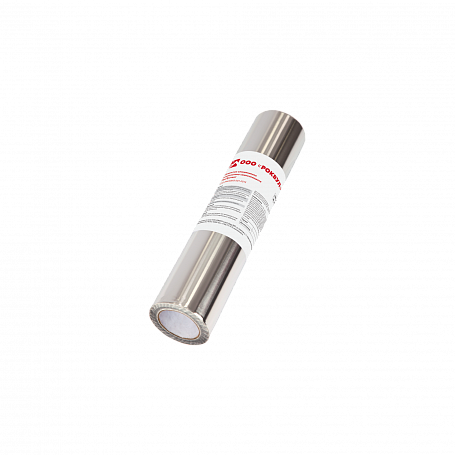

Алюминиевое композитное самоклеящееся покрытие РОКпротект
На основании расчёта толщины изоляции ГВС и отопления (диаметры труб взяты для примера) для Москвы мы получаем приведённые ниже значения.
- Расчёт произведён с помощью программы «Изоляция» (ООО «НТП Трубопровод»).
- Приведены толщины изоляции в миллиметрах согласно номенклатуре производителя, внесённой в программу «Изоляция» (в скобках указана расчётная толщина изоляции в миллиметрах).
|
Применяемый материал |
Отопление |
ГВС |
||||
|
d=32mm |
d=108 mm |
d=28mm |
d=76mm |
|||
|
65 °С |
90 °С |
65 °С |
90 °С |
65 °С |
65 °С |
|
|
Цилиндр навивной 100 Кф |
25(5,77) |
25(10,83) |
25(6,35) |
25(12,51) |
25(5,69) |
20(6,23) |
|
K-flex ST (без покрытия) |
6(3,41) |
10(6,54) |
6(3,63) |
10(7,26) |
6(3,37) |
6(3,59) |
|
Energoflex Energocell HT (без покрытия) |
9(3,56) |
9(6,81) |
13(3,8) |
13(7,58) |
9(3,52) |
9(3,75) |
|
Energoflex Super (без покрытия) |
6(3,49) |
9(6,68) |
9(3,72) |
9(7,42) |
6(3,45) |
9(3,67) |
Исходя из таблицы, применение тонких вспененных материалов может выглядеть логичным и целесообразным, но другой обязательный расчёт выдаёт существенно разнящиеся значения.
|
Применяемый материал |
Отопление |
ГВС |
||||
|
d=32mm |
d=108 mm |
d=28mm |
d=76mm |
|||
|
65 °С |
90 °С |
65 °С |
90 °С |
65 °С |
65 °С |
|
|
Цилиндр навивной RWL 100 Кф |
30(27,35) |
40(30,98) |
50(43,44) |
50(48,24) |
25(23,15) |
40(37,76) |
|
K-flex ST (без покрытия) |
32(30,90) |
35(34,68) |
48(47,08) |
53(52,02) |
28(26,61) |
42(41,34) |
|
Energoflex Energocell HT (без покрытия) |
34(33,68) |
38(37,78) |
– |
– |
32(29,02) |
– |
|
Energoflex Super (без покрытия) |
33(32,25) |
38(36,20) |
– |
– |
32(27,79) |
49(42,84) |
Таким образом, согласно п4. СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» (актуализированная редакция СНиП 41–03–2003) необходимо применять материалы существенно большей толщины, чем показал первый расчет. Иначе применяемые материалы не обеспечивают нормативный уровень тепловых потерь и, соответственно, не отвечают требованиям энергоэффективности.

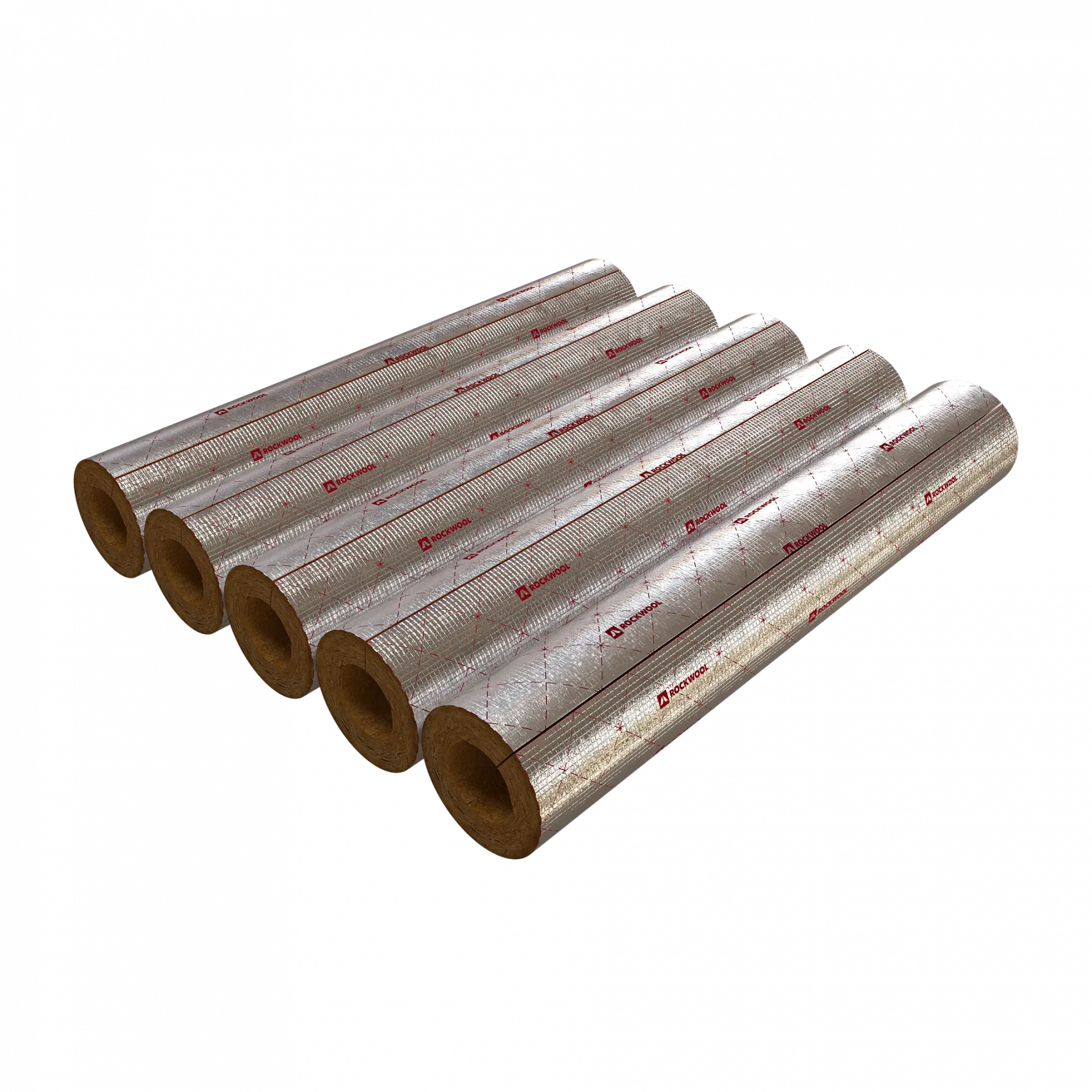

В чем разница между навивным и вырезным цилиндрами?
Получается, что толщины изоляции различных по своей структуре материалов будут в конструкции сопоставимы (ввиду соизмеримой теплопроводности). При определённых условиях изоляция из каменной ваты чуть толще, при других — немного тоньше. Это зависит от выпускаемой номенклатуры и теплопроводности при той или иной температуре.
Физику не обманешь, и приблизительно одинаковые по своим теплоизоляционным свойствам материалы должны иметь схожую толщину в одинаковых конструкциях.

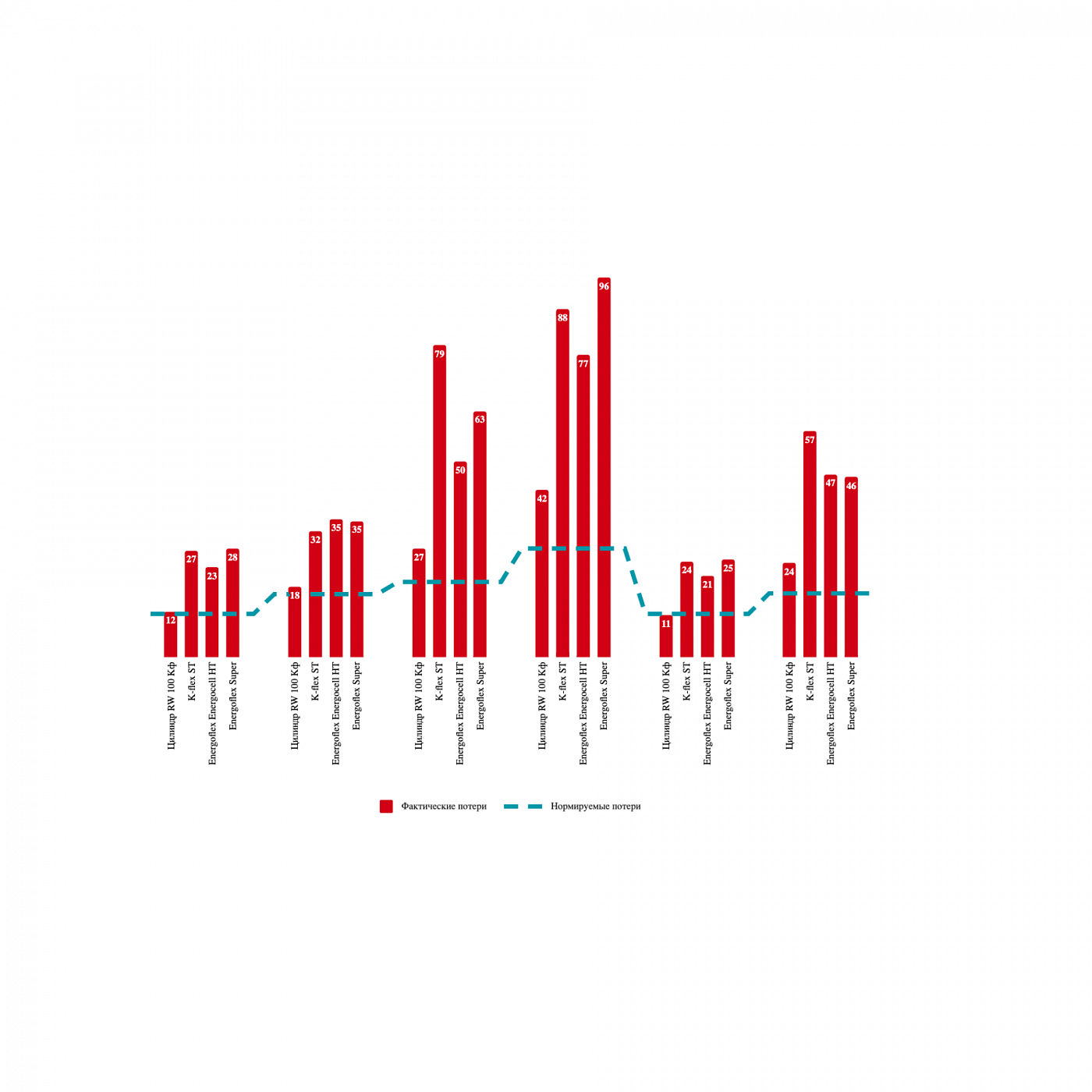

Посмотрим, каким будет уровень потерь сверх нормы, если поставить изоляцию, учитывая только безопасную температуру на поверхности (данные представлены ниже).
Тепловые потери в зависимости от применяемой изоляции при толщине изоляции согласно Таблице 1 (Вт/м)
| Назначение | Отопление | ГВС | ||||
| Диаметр | d=32мм | d=108 мм | d=28мм | d=76мм | ||
| Температура | 65 °С | 90 °С | 65 °С | 90 °С | 65 °С | |
| Нормативные потери | 11,00 | 16,00 | 19,10 | 27,60 | 11,00 | 16,20 |
| Цилиндр RW 100 Кф | 11,50 | 17,78 | 27,48 | 42,49 | 10,61 | 23,90 |
| K-flex ST | 27,11 | 31,95 | 79,20 | 88,39 | 24,34 | 57,31 |
| Energoflex Energocell HT | 22,75 | 35,08 | 49,71 | 76,68 | 20,65 | 46,50 |
| Energoflex Super | 27,56 | 34,57 | 62,54 | 96,45 | 24,75 | 45,68 |
Видно, что применение малых толщин, как это сейчас практикуется в некоторых проектах, в том числе с подачи производителей тонкой вспененной изоляции, приводит к огромным тепловым потерям. Фактически в системах отопления и горячего водоснабжения они превышают нормируемые в два-три раза (!). Это огромные финансовые потери, свидетельствующие об энергетической неэффективности.
Возможно, именно поэтому российская экономика — одна из самых энергоёмких в мире. По оценкам экспертов, РФ находится на 130-м месте среди 143 стран по уровню энергоэффективности экономики. Энергоёмкость ВВП России в два раза выше среднемировой.
Сильные, как камень. В любой ситуации.
Если прийти к выводу о необходимости применения схожих толщин изоляции из каменной ваты и вспененной изоляции, то окажется, что толщины (30–40 мм) различных диаметров либо не производятся (изготовителями вспененного каучука и полиэтилена), либо стоят гораздо дороже. Пример среднерыночного уровня цен представлен ниже.
|
Материал |
Цена, руб. |
||
|
Цилиндр навивной RW 100 Кф T50 (d = 35) |
246 |
||
|
Трубка K-flex 32 x 035–2 ST |
390 |
||
|
Цилиндр навивной RW 100 Кф T40 (d = 76) |
470 |
||
|
Трубка K-flex 40 x 076–2 ST |
2030 |
||
|
Цилиндр навивной RW 100 Кф T50 (d = 180) |
665 |
||
|
Трубка K-flex 50 x 108–2 ST |
4300 |
||
* Ориентировочные среднерыночные цены на основе прайс-листов производителей за первое полугодие 2020 года.
На больших толщинах и диаметрах (начиная с Dy = 25) вспененный каучук, например, становится гораздо дороже — в четыре — шесть раз (по сравнению с цилиндрами из каменной ваты).
Все эти факторы говорят о том, что традиционное применение (без расчётов) вспененной изоляции с малой толщиной — это прямой путь к огромным перерасходам энергии, а использование вспененных решений с правильно рассчитанными толщинами ведёт к расходам сверх нормы на саму изоляцию. И это без учёта комплексной оценки пожарной опасности вспененных полимерных материалов и их долговечности.
